Геодезические пункты и их конструкция. Понятия и виды

Геодезические пункты и их конструкция. Понятия и виды

Основным принципом создания и плановых, и высотных геодезических сетей является принцип «от общего к частному»: вначале создаются более точные, но более разреженные геодезические сети в целях наиболее быстрого распространения единой системы координат и (или) высот на определенную территорию, а затем в порядке их развития и по мере необходимости — менее точные и более плотные сети.

Плановые геодезические сети. В плановых ГС различают государственную геодезическую сеть, геодезическую сеть сгущения и съемочную геодезическую сеть. Государственная геодезическая сеть (ГГС) представляет собой геодезическую сеть, обеспечивающую распространение единой системы координат на территории государства и являющуюся основой для построения других геодезических сетей. Государственная геодезическая сеть отличается сравнительно невысокой плотностью точек и наивысшей точностью измерений. Геодезическая сеть сгущения (ГСС) — геодезическая сеть, предназначенная для развития государственной геодезической сети. Геодезические сети сгущения создаются заблаговременно для увеличения плотности точек ГГС. Съемочная геодезическая сеть (СГС) является обоснованием для выполнения топографических съемок и инженерно-геодезических работ и создается по мере необходимости непосредственно перед выполнением указанных работ. Перечисленные геодезические сети в свою очередь в зависимости от точности выполняемых измерений подразделяются на классы и разряды.

Название пункта и тип знака геодезической сети.

1.1 . Каталоги предназначены для топографических, геодезических, картографических, кадастровых и инженерно-изыскательских работ в интересах народного хозяйства и обороны Р оссии.

Каталоги составляются по согласованному плану Федеральной службы геодезии и картографии России и Топографической службы Вооруженных сил Российской Федерации.

1.2 . На территорию, расположенную южнее параллели 60° каталоги составляются по листам карты масштаба 1:200000, на территорию между параллелями 60° и 76° - по сдвоенным листам карты масштаба 1:200000, севернее 76° - по строенным листам карты этого масштаба.

Издание каталогов геодезических пунктов в другой разграфке не разрешается.

1.3 . Каждому катал огу присваивается номенклатура, на площадь которого он составлен. Например, «Каталог геодезических пунктов на лист карты масштаба 1:200000 N -41-XVII».

1.4 . Каталог должен содержать:

- обложку и титульный лист (на обложке и титульном листе должен стоять гриф «секретно» );

- пояснение;

- чертежи центров геодезических пунктов;

- список координат и высот пунктов (государственной геодезической сети и специальных геодезических сетей);

- алфавитный указатель геодезических пунктов;

- схему геодезической сети.

1.5 . В каталог помещаются прямоугольные координаты геодезических пунктов, вычисленные на плоскости в шестиградусных зонах проекции Гаусса-Крюгера в Системе координат 1995 года (СК-95).

Для каждой шестиградусной зоны в полосе шириной 30' по долготе вдоль раздельного меридиана с соседней шестиградусной зоной (в полосе перекрытия) координаты пунктов в каталог помещаются дважды (в основном списке - от осевого меридиана своей зоны и в списке на полосу перекрытия от осевого меридиана соседней зоны). Высоты геодезических пунктов даются в Балтийской системе 1977 г.

Пункты триангуляции на карте. Как заказать пункты ГГС онлайн? Как работает новая система? Пошаговая инструкция

Перейдя во вкладку «Фонд» в раздел «Сведения о пунктах ГГС» выбираете «Предоставление сведений о пунктах ГГС в местных системах координат ( МСК )» и перед вами откроется интерактивная карта, на которой отмечены готовые к выдаче данные о пунктах ГГС.
Выбрав команду «Поиск материалов фонда» портал направит вас прямиком к подготовке заявления на получение таких данных. Перед вашими глазами появится все та же интерактивная карта, но уже с вариантами предоставляемых материалов. В нашем случае необходимо выбрать вкладку «Пункты геодезических сетей » и определить форму поиска пунктов ГГС – геопространственный или по параметрам.

Геопространственный поиск

В геопространственном поиске можно выбрать область проведения работ (линией, полигоном, рамкой, координатами), система определит пункты ГГС , попадающие в заданную территорию, и выдаст их списком внизу экрана под картой. В списке будет отображена информация о названии пункта ГГС, его классе, тип знака, тип центра и т.д.

Поиск по параметрам

Поиск по параметрам подходит для тех, кто уже знает какие конкретно пункты ГГС ему потребуются для работы. Для этого необходимо заполнить следующие параметры: название пункта, субъект и муниципальный район расположения пункта, дополнительно можно указать класс.

Оформление заявки на получение выписки пунктов ГГС

После того, как система нашла искомый пункт и он появился внизу экрана под интерактивной картой, переходим к оформлению заявки.
Напротив описания требуемого пункта ГГС (слева) необходимо поставить галочку и нажать кнопку «Выделенные в заявку». Далее перейти во вкладку «В заявке» и снова проставить галочку напротив пункта ГГС и нажать кнопку «Оформить заявку» вверху экрана. Система откроет окно онлайн формы заявления. Далее система все сама подскажет. Такой способ очень удобен для исключения ошибок при оформлении, но доступен только держателям усиленной электронной цифровой подписи (далее – «ЭЦП»). А что делать тем, у кого ее нет?
Во вкладке «Фонд» разделе «Инструкции, требования, форма заявления» необходимо выбрать рубрику «Предоставление данных», в которой размещена ссылка на форму заявления, которая скачивается в формате doc (Word) и заполняется в режиме офлайн.

Временные геодезические знаки. Виды знаков опорной геодезической сети (ОГС)

Пункты ОГС должны быть закреплены на местности знаками, обеспечивающими долговременную сохранность пунктов и временными знаками, с расчётом на сохранность точек на время съёмочных работ.

При закреплении пунктов ОГС знаками долговременного типа надлежит руководствоваться следующим:

• 1. В качестве знаков долговременного типа применяют :
  • * бетонный пилон размерами 12 X 12 X 90 см, в верхний конец которого заделан кованый гвоздь, а в нижнюю часть для лучшего скрепления с грунтом вцементированы два металлических штыря (рис. 11);

Рис. 11 Бетонный пилон

* бетонный монолит в виде усечённой четырёхгранной пирамиды с нижним основанием 15x15 см, верхним 10 X 10 см и высотой 90 см, с заделанным в него кованым гвоздём (рис. 12);

Рис. 12 Бетонный монолит

• * стальная труба диаметром 35-60 мм, отрезок рельса или уголкового стального профиля 50 X 50 X 5 мм (либо 35 X 35 X 4 мм) длиной 100 см с железобетонным якорем внизу и металлической пластиной для надписи вверху; якорь выполнен как скреплённая с трубой (рельсом, уголком) стальная арматура,
• 2. Знаки долговременного типа должны быть окопаны канавой в виде квадрата со стороной 1,5 м, глубиной 0,3 м, шириной 0,2 м в нижней части и 0,5 м в верхней части. Вокруг знака должна быть сделана насыпь грунта высотой 0,10 м. В районах болот, залесённой местности и многолетней мерзлоты насыпь заменяют срубом (1,0 X 1,0 X 0,3 м), заполненным грунтом. При этом знак не окапывают.
• 3. Во всех случаях знаки долговременного типа устанавливают в местах, обеспечивающих их сохранность, технику безопасности и удобство использования при топографической съёмке, изысканиях и строительстве, а также при последующей эксплуатации построенного объекта. Не разрешается производить закладку долговременных знаков на пахотных землях и болотах, проезжей части дорог, вблизи размываемых бровок русел рек и берегов водохранилищ и в других местах, где может нарушиться сохранность знака и где сам знак может явиться помехой хозяйственной деятельности.

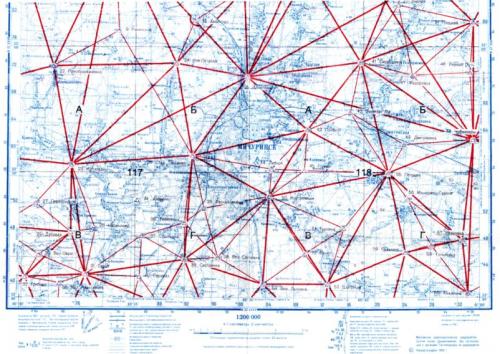

Геодезический знак. Плановые сети и их знаки

Для получения правильных данных о местности на пункте устанавливают геодезический знак – сооружение, предназначенное для опознавания точки на территории, а также для размещения приборов (визирного цилиндра и сопутствующих инструментов), помогающих собрать необходимую информацию. Кроме того, зачастую геодезический знак оборудуется площадкой для удобства работы специалиста.

Сети подразделяются на плановые, высотные и гравиметрические.

Геодезический знак устанавливается только на первых из них. С учётом экономической целесообразности, знаки могут быть временными, чтобы их можно было снять в любой момент и перевезти. Высотные и гравиметрические сети обозначаются железобетонными столбами.

Плановые сети являются преимущественно государственными. На сегодняшний день их насчитывают 4 класса.

Первый из них покрывает всю территорию государства. Расстояние между пунктами составляет 20 – 25 км.

Опорные пункты геодезической сети. Последовательность выполнения работ при построении геодезических сетей

Построение сетей следует рассматривать как выполнение крупного технического проекта. В зависимости от территории, на которой могут развиваться сети, их можно подразделить на:

• государственные
• региональные
• местные
• опорные строительные.

В любом случае применяется один алгоритм последовательности их выполнения.

Первое, разрабатывается проект, который включает в себя:

• сбор материалов для проектирования, при необходимости проводятся геодезические изыскания;
• разработку схемы проекта сети, в том числе оценку точности и сопоставление нескольких альтернативных методик построения сети с выбором наиболее оптимальной;
• технико-экономическое обоснование создания сети и составление локальной сметы по выполнению опорной геодезической основы.

Второе, исполняется проект сети. В состав выполняемых работ проекта входит рекогносцировка (по намеченной схеме проекта) расположения геодезических пунктов непосредственно на местности, уточнение их окончательного количества по типам закрепления центров и видам знаков на поверхности земли.

Третье, составляется окончательная сметная стоимость всего проекта.

Четвертое, выполняется закладка знаков и ориентирных пунктов на местности, и сдается актом под охрану ответственным лицам, независимо от того являются ли знаки пунктами государственной сети или опорной разбивочной сети на строительной площадке.

Пятое, производят полевые геодезические измерения.

Шестое, в камеральных условиях выполняют математическую обработку геодезических измерений. Все вычисления включают в себя определение координат пунктов, уравнивание сети, ее оценку точности.
