Как давать нужную отметку на колонну. Фундаменты под металлические колонны

Как давать нужную отметку на колонну. Фундаменты под металлические колонны

Архив рассылки "Непрошеные советы" для начинающих проектировщиков. Выпуск № 21.

Здравствуйте!

В этом выпуске непрошеных советов я хочу поговорить о монолитных столбчатых фундаментах под металлические колонны.

Очень часто с металлическим каркасом в тандеме идут монолитные фундаменты. Когда нарабатываешь опыт их проектирования, они идут как семечки. Но у начинающих вызывают множество вопросов.

Для расчета и проектирования фундамента вы должны получить от металлиста качественное задание, на котором обязательно должно отразиться:

1)  эскиз базы колонны (план и разрез) с обязательными данными: размеры пластины базы, привязка фундаментных болтов в плане и их диаметр, толщина пластин базы, отметка низа пластины и толщина подливки под базу;

2) нагрузки на фундамент (N, Mх и Qх, Mу и Qу), иногда в нескольких сочетаниях нагрузок (если момент и поперечная сила равны нулю – опирание шарнирное; если опирание жесткое, всегда армируйте подколонник);

3) требования по необходимости обетонки колонны (если колонна опирается шарнирно, обетонку выполнять нельзя).

Если чего-то из этого вам не дали, смело требуйте. Никогда не берите на себя чужую работу.

Первым делом после получения задания нужно подобрать фундаментные болты, вооружившись ГОСТ 24379.1 . Болты бывают разных типов, но самый предпочтительный и простой в исполнении – изогнутый болт исполнения 1, его и заказывайте. Если же есть особые обстоятельства: ограниченная высота фундамента, большой диаметр болтов, тогда следует применять болты с анкерной плитой (они значительно короче изогнутых). Обратите внимание, что изогнутый болт исполнения 2 устанавливается после бетонирования фундамента в специальные колодцы с последующим бетонированием – если технолог или металлист задал такой тип установки болтов, нужно учесть это в работе (но обычно такие болты применяют для фундаментов под оборудование, а не для колонн). Внимательно изучите п.п. 3.3 – 3.15 Пособия по проектированию фундаментов на естественном основании под колонны зданий и сооружений ; обращайтесь к нему каждый раз при конструировании подколонника. Определите согласно п. 3.12 глубину заделки болта (она считается от низа подливки до нижней поверхности болта). Откройте Руководство по конструированию железобетонных конструкций на странице 82 и из таблицы 21 подберите высоту выступающей части болта Н₀(она показана на рисунке 66). Вообще, указания руководства п.п. 3.47 – 3.53 очень ценны и практичны – по ним легко разобраться, как конструировать фундамент с болтами.

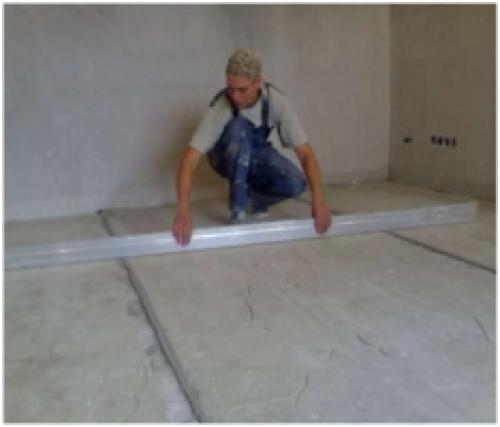

Вынос отметки чистого пола. Разметка уровня чистого пола

Разметка пола начинается с выноса на стены уровня горизонта. Производится лазерным уровнем. При отсутствии лазерных приборов наиболее точно это можно сделать водяным уровнем, представляющим собой прозрачный пластиковый шланг, наполненный чистой водой.
Вынос линии горизонта с помощью лазерного уровня очень прост. Уровень устанавливается на незыбкое основание, его воздушный пузырек в спиртовой колбе загоняется в центр колбы и труба прибора закрепляется специальным винтом. Затем включаем лазер и карандашом отмечаем на стене точку, на которую указывает луч. Если вы приобретете более дорогой лазер, то он будет высвечивать не точку, а линию, что гораздо удобнее. Далее, придерживая треногу, поворачиваем лазер и направляем его в другой угол, где тоже отмечаем точку. Самое важное в этой процедуре не сбить греногу, она должна остаться в том же положении, что и при выносе первой точки горизонта. Если сбили треногу, разметку нужно начинать заново. Сам лазер после поворота может быть сбит с горизонта, это не страшно, нужно переустановить горизонт, то есть опять загнать пузырек в центр колбы.
Производители лазерных уровней , к сожалению, не снабдили свои изделия какими-либо замками для застопоривания треноги, поэтому лазер желательно немного модернизировать. На концы ножек треноги можно примотать скотчем швейные иголки, тогда лазер можно будет втыкать в основание, на которое мы его ставим, и он будет неподвижным. Может быть, кто-нибудь видел старый добрый нивелир, тогда он знает, что имеется ввиду: «ноги» нивелира обуты в железные шипы, которые втыкаются в грунт и обеспечивают неподвижность инструмента, при этом трубу его можно крутить во все стороны. У дешевого лазерного уровня тренога не закрепляется, а во время поворота сбивается горизонт. Тем не менее, им можно работать и делать это удобнее, чем водяными или обычными строительными уровнями. Еще раз повторю: при разметке линии горизонта обеспечьте неподвижность треноги лазера, а горизонт регулируйте после каждого поворота трубы лазера, загоняя воздушный пузырек точно в центр колбы.
После того, как вынесете на стены все необходимые точки, соедините их между собой намелованной шнуркой и отбейте горизонт.
Разметка горизонта водяным уровнем несколько сложнее, но при грамотном исполнении очень точна. Возьмите оба конца уровня в одну руку и наполните шланг водой, желательно, предварительно отстоянной — в ней меньше воздушных пузырьков. Вода должна заполнить весь шланг, не доходя до краев примерно по 10 — 15 см. Поочередно покачайте концы шлангов вверх-вниз, вода в обоих концах гидроуровня должна останавливаться точно в одном уровне. Если этого не случилось, то либо шланг грязный, либо вода. Также просмотрите по всей длине шланга наличие воздушных пузырьков, и при обнаружении избавьтесь от них.
Далее, на одной из стен, на уровне глаз сделайте короткую, не более 2 — 3 мм длиной, карандашную метку и прижмите-рядом с ней один конец шланга, выше отметки на 10 — 15 см. Другой конец помощник размещает в одном из углов помещения, примерно на этом же уровне. Двигая конец шланга вверх-вниз, совместите свою отметку на стене с поверхностью воды в шланге, дайте воде время успокоиться.и скажите напарнику, что можно ставить метку с его стороны. После разметки одного угла помощник переходит к другому, и так далее, вы при этом остаетесь на месте.
Поставив отметки на всех углах, рулеткой измерьте расстояние от них до перекрытия или пола в каждом углу помещения. Наименьшее расстояние и есть самая высокая точка пола или перекрытия в помещении. Соедините отметки в углах друг с другом намелованной нитью и отбейте горизонт.
В зависимости от того, какой вид работ мы собираемся делать: выравнивание существующего или устройство новой конструкции пола. Производим соответствующие измерения от межэтажного перекрытия, до существующего напольного покрытия либо до перекрытия. От линии горизонта, вынесенной водяным или лазерным уровнем, сделаем несколько пробных промеров до пола или перекрытия. Вполне вероятно, что на перекрытии (или полу) есть бугры, тогда окажется, что самая высокая точка находится не в углу, а в другом месте. Посмотрите, что можно сделать с буграми; если исследуем перекрытие, то может быть их удастся сбить, если пол — сострогать или сошлифовать. Если ничего сделать нельзя, то за точку отсчета принимают наименьший из промеров.
Из полученного наименьшего промера нужно вычесть толщину конструкции пола (толщину напольного покрытия вместе с толщиной стяжки или конструкции черного» пола). Далее, от линии горизонта отложите вниз строительным уровнем (или рулеткой, если уверены, что поставите ее вертикально) полученное расстояние. Поставьте карандашные метки, соедините их между собой разметочной нитью и отбейте вторую линию горизонта. В этот раз назовем ее отметкой чистого пола. Для облегчения работы можно выносить на стены не отметку чистого пола, а, например, верха стяжки или лаг. При желании, можно разметить все слои конструкции пола.

Нивелирная съемка. Краткое описание методов нивелирования поверхности

Нивелирование поверхности производится геодезистами для детализированного исследования рельефной местности. Методы нивелирования поверхности различны, и находятся в зависимости от рельефа территории, и подразделяются на:

1. Метод поперечников к магистральному ходу.
   Зачатую применяется при съёмке возле трассовой полосы по продольному направлению автодорог, водоканалов и иных прямолинейных объектов. Планово-высотным основанием в этой ситуации считается трасса прямолинейного объекта (то есть теодолитный, а также нивелирный ход). Благодаря угломерному прибору и землемерной ленте либо рулетке через определенные промежутки разбиваются поперечники.
2. Метод параллельных линий.
   Зачастую используется на слабовсхолмленной территории при исполнительных съёмках дорожных укрытий, укрытий взлетно-посадочных полос аэродромов, стройплощадок и так далее. Планово-высотным основанием применяют перпендикулярные теодолитно-нивелирные линейные ходы, которые прокладываются возле границ снимаемой территории либо по её средине. Съёмочные ходы обустраивают в формате линий, которые являются параллельными сторонам основного хода.
3. Метод полигонов.
   Используется на относительно огромных, спокойных территориях с выраженным рельефом. В качестве планово-высотного основания в этой ситуации применяют систему теодолитных ходов, которые прокладываются возле граничных линий снимаемой территории, в том числе, по свойственным линиям рельефа. Для съёмки ситуации и рельефа съёмочные ходы разделяют по типу поперечников к сторонам планово-высотного основания.
4. Метод квадратов.
   Применяют на территории, которая открыта со слабовыраженным рельефом. Данный метод считается ключевым типом топографических съёмок при строительстве аэродромов. Планово-высотным основанием считаются углы квадратов, которые закреплены на территории колышками и обозначены по конкретной используемой практически схеме.

Как работать с рэпером. Как стать известным и популярным рэпером?

Итак, вы решили стать известным и популярным рэпером, но не знаете с чего начать. Вы твердо уверены, что сможете собирать полные залы фанатов, а также продавать рекордные тиражи своих дисков и плакатов, но вы не уверены в том, какие именно шаги нужно для этого предпринять.

Так что же все-таки нужно, чтобы стать известным и популярным рэпером?

1) Огромное желание.

В первую очередь вам понадобится огромное и непреклонное желание во что бы то ни стало добиться своей цели. Если вы надеетесь, что стоит вам один раз прочитать со сцены рэп, и толпы поклонников сразу откроют для вас свои сердца и души, а звукозаписывающие студии и именитые продюсеры тут же начнут дозваниваться на ваш мобильный, то мы вынуждены вас разочаровать. Стать известным и популярным можно только приложив усилия и затратив много труда.

Да, есть много примеров того, как человек становился рэп-звездой буквально за один день, уже на следующее утро проснувшись знаменитым, но будьте уверены: для того чтобы этот день наступил, ему пришлось пройти долгий и нелегкий путь. Чтобы пройти этот путь до победного конца, не отчаявшись на полпути, вам потребуется твердое и несгибаемое желание стать одним из королей рэпа.

2) Музыкальные способности.

У нас есть и хорошая новость: чтобы читать качественный и популярный рэп, совершенно не нужен музыкальный слух. Правда, вам все же потребуются некоторые музыкальные способности, а именно – чувство ритма. Именно это чувство отличает прирожденного исполнителя рэпа от простых смертных.
Определить, есть ли оно у вас, достаточно просто: раздобудьте несколько «минусовок» (музыкальных треков без вокальной партии) популярных рэп-хитов и попробуйте сами читать под них тексты. Если кто-то кроме вас сможет слушать это без недоуменного выражения на лице, значит вам следует и дальше двигаться в намеченном направлении.

3) Личная харизма.

Каково точное значение этого звучного и немного таинственного слова – «харизма»? В словарях можно найти целый ряд определений, но тем не менее, споры на эту тему не утихают. Впрочем, для того чтобы стать знаменитым рэпером, вам не обязательно понимать, что же такое «харизма», главное для вас – обладать ею.

Посмотрите на маститых успешных рэперов и вы все поймете! Если вы способны заставить людей поверить в свои слова и увлечь их своими идеями, если ваша энергетика способна покорять умы и сердца, значит харизма у вас есть. Если же вы не можете с уверенностью назвать себя по-настоящему харизматичным человеком – не стоит отчаиваться, возможно вы пока просто не открыли в себе это свойство.

Больше общайтесь с людьми, пробуйте свои силы в выступлениях перед массовой аудиторией и, скорее всего, вы добьетесь своего. Харизматичными лидерами не рождаются, ими становятся.

4) Творческие способности или творческий коллектив.

Для того чтобы читать рэп, требуется как минимум текст. Желательно, чтобы было еще и музыкальное сопровождение. Для рэпа характерны незатейливые мелодии и простые искренние тексты, но даже эти мелодии и тексты кто-то должен написать.
Если вы способны сделать это сами – прекрасно, но тем рэперам, кто не до конца уверен в собственных способностях сочинителя, потребуется команда, то есть – творческий коллектив, который и будет совместными усилиями создавать мелодии и тексты, которые вы, в свою очередь, донесете до человеческих ушей и сердец.

5) Аппаратура и программное обеспечение.

Эти слова звучат солидно и даже пугающе: где же начинающему рэперу взять дорогостоящую аппаратуру и сложное программное обеспечение?

Не пугайтесь, для начала вам будет достаточно обыкновенного домашнего компьютера и простой программки для создания музыкальных треков, которую можно без особого труда скачать в интернете. Многие нынешние короли рэпа начинали именно так: у себя дома или даже в общежитии, за персональным компьютером или даже за стареньким ноутбуком они создавали будущие хиты. Чем же вы хуже?

6) Коммерческая жилка или собственный продюсер.

Нам выпало жить в прагматичном мире. Следует понимать, что музыкальная индустрия – это прежде всего бизнес. Для того чтобы стать известным и популярным рэпером, мало иметь хорошее чувство ритма и личную харизму, нужно еще и уметь все это выгодно продать. Если эти слова звучат для вас кощунственно, значит вы романтик, и вам, скорее всего, потребуется продюсер.

Следует понимать, что продюсер – это не обязательно корыстный злодей, зарабатывающий деньги на чужих успехах, продюсер – это человек, который берет на себя коммерческую часть деятельности творческого коллектива или отдельного исполнителя.
В принципе, вашим продюсером может стать любой из ваших товарищей, обладающий коммерческой жилкой и не стесняющийся ставить рядом слова «деньги» и «искусство».

Но если вы чувствуете эту коммерческую жилку в себе самом, берите в руки диск со своими треками и вперед – покорять высоты престижных звукозаписывающих лейблов.

Как найти отметку чистого пола. УСТРОЙСТВА ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ В СЛОЖНОМ РЕЛЬЕФЕ

Цель вертикальной привязки здания - это определение абсолютной отметки уровня чистого пола 1-го этажа, т.е. начала отсчета относительных отметок (0,000). При проектировании и реконструкции эта отметка определяется исходя из планировочной отметки преобразованного рельефа прилегающей к зданию территории. Эта отметка - красная - определяется по красным (планировочным) горизонталям. Известно, что красные (проектные) отметки, как и черные (отметки существующего рельефа местности), называют абсолютными.

На всей территории РФ они имеют единое начало отсчета - уровень Балтийского моря. Отметки элементов каждого отдельного здания называют относительными. Начало отсчета их в каждом здании - это уровень чистого пола первого этажа. Чтобы вычислить абсолютную отметку чистого пола первого этажа любого здания, надо знать, насколько пол расположен выше земли. Как правило, это значение - отметка (уровня земли) - указывается на чертежах фасадов и разрезов здания со знаком «минус». Ее без учета знака прибавляют к абсолютной планировочной отметке земли и получают искомую величину.

В учебном проекте допускается привязать здание к существующему рельефу озелененных территорий, т.е. вычислить черные отметки по углам здания. Планировочную отметку (красную) следует принимать по самой высокой отметке входа. На всех углах зданий на генплане должны быть указаны на выносных полочках вверху красные, внизу черные отметки. В центре здания в прямоугольнике указывают абсолютную отметку, соответствующую значению 0,000 относительных отметок (рис. 1).

Рисунок 1.Пример выполнения вертикальной и горизонтальной привязок в учебной практической работе: l - проектируемое здание; II - существующее здание; i - направление стока поверхностных вод; А, Б, 1, 10 - обозначения осей

В условиях значительных перепадов высот рельефа территории микрорайона градостроители используют большой набор приемов вертикальной планировки. С их помощью формируют планировочную поверхность территории микрорайона, организуют транспортное и пешеходное движение между террасами, лежащими в разных уровнях. В каждом конкретном случае выбирают тот или иной прием или устройство вертикальной планировки в зависимости от свойств грунта, геологических и гидрологических условий, требований, предъявляемых к территории микрорайона.

Простейшим элементом вертикальной планировки территории при сопряжении поверхностей с перепадом отметок является откос. Главный вопрос при проектировании откосов - установление его крутизны. Ее выбирают из условий устойчивости грунта, предотвращения оползневых явлений и размыва. Она зависит от высоты перепада отметок. При высоте откоса до 6 м в устойчивых грунтах (полускальные и подобные им) крутизна выражается в отношении от 1:1 до 1:0,5; при грунтах средней устойчивости - до 1:1,5; при сыпучих грунтах (мелкозернистые пески и подобные им) - 1:1,5 и менее. Чтобы предохранить откос от размыва поверхностными водами, у его подошвы устраивают лотки, кюветы, заглубленные в землю водоотводные трубы (рис. 2). По ним дождевые воды направляются к водоприемным решеткам городского водостока или в ближайший водоем. Кроме того, откосы укрепляют посадкой зеленых насаждений, засевают травами с развитой корневой системой, покрывают дерном, мостят камнем, бетонными и железобетонными плитами. С этой же целью для мощения откосов применяют цементобетонные плиты с отверстиями, заполняемыми травами или цветами-многолетниками. При использовании зеленых насаждений для закрепления откосов важно обеспечить их растительным слоем почвы.

Как снимать показания с нивелира. Правила работы

Работа с нивелиром не представляет особой сложности. Предлагаем вам простейший алгоритм использования этих измерительных приборов, что позволит вам даже без наличия какого-либо специального опыта получать максимально точные данные и определять даже малейшие отклонения от горизонтали.

Необходимо правильно установить штатив, для чего расслабляют крепежные винты, находящиеся на ножках, устанавливают нивелир горизонтально на неподвижной плоскости, при этом измерительный прибор должен располагаться на уровне груди. Закрепляют винты и фиксируют ножки.
1. На штативе устанавливают зрительную трубу, которую фиксируют крепежным винтом.
2. Нивелир приводится в горизонтальное положение, для чего вращают три регулировочных винта и выставляют пузырек с воздухом в центральном положении на круглом экране в видоискателе.
3. Выполняется фокусировка и настройка оптики. Окуляр следует подстроить под особенности зрения оператора. Для этого прибор наводят на большой освещенный объект, после чего, вращая кольцо на окуляре, добиваются четкого изображения.
4. Для работы вам потребуются две геодезических рейки, которые могут иметь длину в 3 или 5 метров. Рейки расчерчены в миллиметрах с одной стороны и в сантиметрах с другой. Они могут выполняться телескопическими из пластика или алюминия и раскладными из дерева.
5. Выравнивание по высоте. Геодезическую рейку устанавливают максимально близко от точки, которую необходимо измерить и выровнять. В окуляре можно будет наблюдать среднюю линию сетки, данные с которой записываются на бумажный или электронный носитель. Далее проводят аналогичные измерения с другими точками, определяют участок, по которому будет выполняться выравнивание, и на основании полученных расчетов можно будет обеспечить максимально точную и идеально ровную линию.
6. Выравнивание по средней линии позволит вам получить максимально точные данные. Необходимо выбрать место, где были бы видны все точки, через которые и нужно построить идеально ровную горизонтальную линию. Нивелир устанавливается таким образом, чтобы до ближайшей точки было не меньше 5 метров. Рейку выставляют спереди прибора, а вторая измерительная рейка устанавливается сзади. Задняя рейка будет необходима для нанесения отметок, а основная рейка спереди позволит рассчитать высоту. Прибор первоначально наводится на заднюю рейку, записываются значения по штрихам, после чего выполняют фокусировку на основной рейке и записывают данные по красной стороне.

Как вынести репер. Вынос проектной отметки на местность

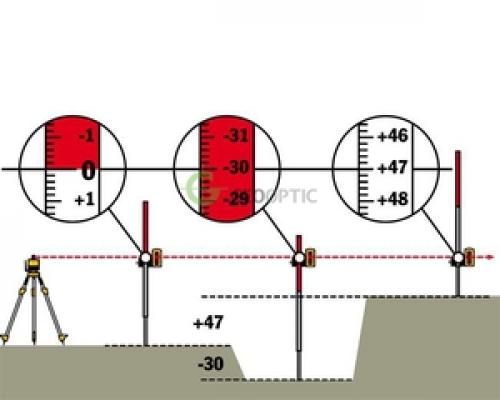

На практике проектную отметку выносят на местность как правило методом геометрического нивелирования от ближайшего репера высотной основы. При производстве работ нивелир устанавливают на одинаковом расстоянии между репером с отметкой Н _Рпи точкой, в которой необходимо получить проектную отметку Н _Рп. На репере, как показано на рис. 45, устанавливают рейку и, приведя нивелир в рабочее положение, снимают отсчет а по рейке и вычисляют горизонт инструмента

ГИ=Н_Рп+ а.

Затем определяют, какой должен быть отсчет в по рейке, установленной в заданной точке А , чтобы ее отметка была равна проектной

В = ГИ− Н _Рп.

В точке А забивают колышек выше проектной отметки, устанавливают на него рейку и постепенно забивают его до тех пор, пока отсчет по установленной на нем рейке не окажется равным вычисленному отсчету.

Рис. 45. Вынос на местность проектной отметки

Если выносят на местность проектную отметку в сооружении, то рейку устанавливают рядом со стеной, на которой на уровне пятки рейки наносят карандашом или краской черту или забивают гвоздь, чем фиксируют положение проектной отметки по высоте.

Если проектную отметку необходимо вынести на дно котлована, то в этом случае используют два нивелира, один из которых устанавливают на дне котлована, а второй − на поверхности. На краю котлована, как показано на рис. 46, укрепляют кронштейн и подвешивают металлическую рулетку с грузом 5−10 кг для ее натяжения.

На репер и на точку на дне котлована устанавливают рейки и снимают соответствующие отсчеты а и в . Затем наводят нивелиры на рулетку и одновременно берут отсчеты С ₁, и С ₂, Для контроля все измерения повторяют и вычисляют средние значения отсчетов. Проектная отметка точки А на дне котлована определяется по формуле

Н_А = Н _Рп+ а − ( С ₂− С ₁) − в.

Вынос проектной отметки на высокие части сооружения осуществляется аналогичным образом, только точка находится вверху, а не внизу. Формула для вычисления проектной отметки в этом случае имеет вид

Н_А = Н _Рп+ а − ( С ₂− С ₁) − в.

Как измерить глубину котлована нивелиром. Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

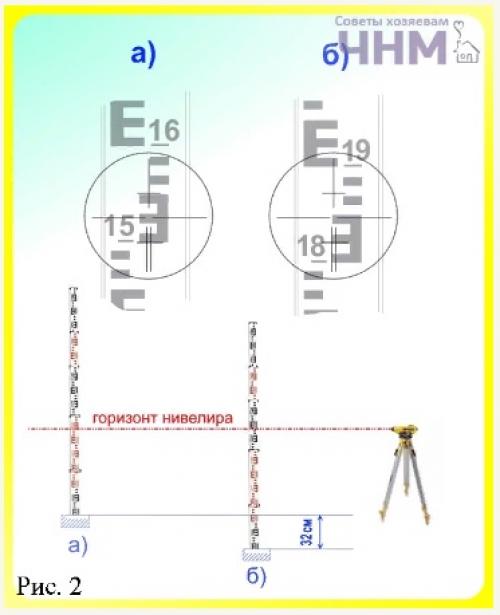

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.
