Инструкция по использованию нивелира. Нивелир – особенности устройства, область применения

Нивелир на стройке – незаменимый прибор. С его помощью можно найти уровень нахождения определенных точек относительно конкретной базы. Перед началом любого строительства проводят планирование участка, что подразумевает устранение неровностей. Проще всего это сделать с использованием нивелира. Без данного прибора не обойтись при выполнении многих других работ – при обустройстве фундамента, заливе полов, установке опалубки.

Область примения нивелира

Конструктивные особенности

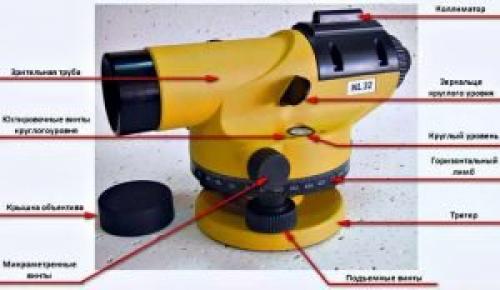

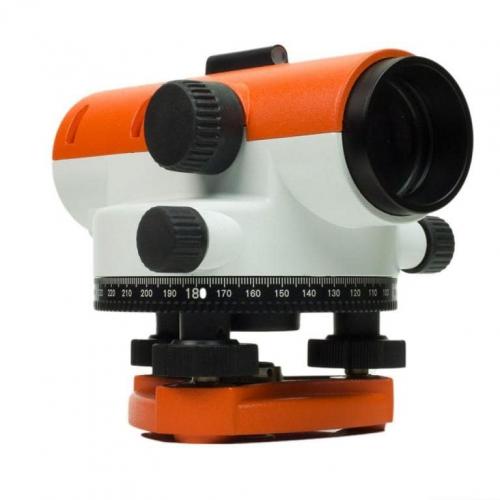

Конструкция нивелира

Основным конструктивным элементом нивелира называют зрительную трубу. Она оснащена системой линз, которые способны увеличивать изображение в двадцать и более раз. Данный элемент смонтирован на специальной подставке – трегере. Она имеет три подъемных винта, с помощью которых прибор можно выставлять точно по уровню. Для облегчения данного процесса на подставке присутствует пузырьковый уровень.

В конструкции агрегата присутствует и штатив. Лучше выбирать алюминиевые варианты, которые легкие и прочные. В некоторых приборах присутствует лимб, при помощи которого можно измерить или построить углы.

В составе зрительной трубы есть маховик. С его помощью можно регулировать резкость изображения. Чтобы подстроить прибор под остроту зрения конкретного человека, применяется регулятор на окуляре.

Дополнительное оснащение и инвентарь

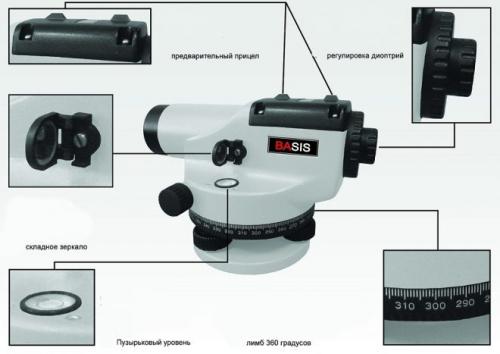

Основные элементы управления нивелира

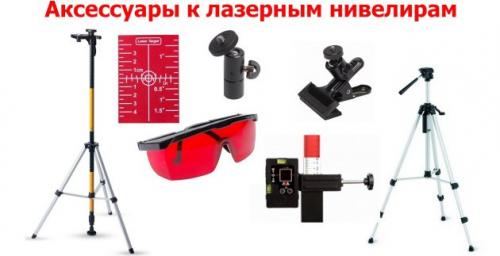

Чтобы работать с нивелиром, необходимо приобрести не только сам прибор со штативом, но и некоторое дополнительное оснащение. Нужно иметь специальную рейку с нанесенными на ее поверхность делениями и цифрами, что облегчит выполнение соответствующих измерений. Шкала представлена в виде красных и черных полосок, имеющих ширину 1 см.

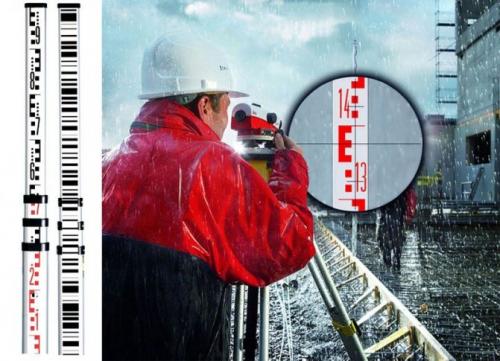

На планке находятся цифры с шагом в 10 см. Измерительная величина – дециметры, а все цифры написаны в двузначном виде. 60 см обозначается как 06, 120 см – 12 и т. д. Для удобства работы каждые из пяти полосок объединены вертикальной линией. Поэтому вся планка покрыта своеобразными буквами Е – в привычном и зеркальном виде.

Некоторые старые модели нивелиров переворачивают изображение, поэтому на рейке все цифры находятся в таком же непривычном виде. К каждому нивелиру обязательно прилагается паспорт и руководство по применению. В документации к прибору указывается дата последней поверки, что гарантирует его эффективность работы.

В стандартную комплектацию к каждой модели входит и другой инвентарь:

защитный футляр для хранения зрительной трубы;
ключ для выполнения обслуживания;
отвес для установки прибора строго в указанной точке;
мягкая ткань для обработки линз.

Работа с нивелиром и нивелирными рейками. Нивелир и теодолит: в чем разница между этими приборами

Теодолит – это еще одно устройство, используемое для измерений при строительстве различных объектов. Его главным отличием от нивелира является возможность выполнения угловых замеров. Поэтому такой прибор считается широкопрофильным. С помощью теодолита можно проконтролировать отклонения стен, а также определить, насколько деформировалось здание в процессе эксплуатации. Следует понимать, что более узкая специализация нивелиров не является их минусом.

Главным отличием нивелира от теодолита является неспособность первого выполнять угловые замеры

Полезная информация! Чем отличается нивелир от теодолита в конструктивном плане? Конструкция первого приспособления включает в себя оптическую трубу и уровень, который имеет цилиндрическую форму. В свою очередь, теодолит состоит из двух частей – кругов. Один из них располагается в горизонтальной плоскости, а второй – в вертикальной.

Такая структура позволяет получить во время работы дополнительную ось измерений. Так как двухканальные приборы отличаются от нивелиров с конструктивной точки зрения, их эксплуатация также производится иначе. Рассмотрим, как пользоваться теодолитом.

Чтобы измерить расстояние до объекта с помощью этого инструмента, нет необходимости применять вспомогательные детали, как в случае с нивелиром, который нуждается в рейке. Угол направления рассчитывается теодолитом с помощью горизонтального круга. В свою очередь, для вычисления угла наклона задействуется вертикальный круг, зафиксированный на горизонтальной оси трубы. У нивелиров отсутствует вертикальный уровень. Теодолиты, встречающиеся сегодня в продаже, могут быть оптическими или лазерными.

Как работать нивелиром от репера. Типовое устройство и классификация современных нивелиров

Конструктивное устройство нивелира незамысловато. На прочном треножнике расположен основной оптико-механический узел со встроенной системой линз. Этот узел должен обеспечить строгую горизонтальность визирного луча, с минимальным отклонением. Линзы могут давать как прямое, так и обратное (перевернутое) изображение. В последнем случае измерительные рейки тоже следует перевернуть при установке на местности.

В верхнюю часть корпуса каждого нивелира встраиваются датчики уровня. Прочная и точная установка прибора на местности определяет качество всех последующих измерений. Опытный оператор постоянно сверяется с показателями этих датчиков, регулируя их при необходимости рукоятками наклона оптико-механического узла. Это позволяет вовремя заметить случайное отклонение прибора от точного положения на местности и не повторять измерения заново.

Перед тем, как пользоваться нивелиром и рейкой, необходимо описать основные разновидности приборов для геометрических измерений превышения высоты. Наиболее просты и экономичны нивелиры с цилиндрическими уровнями (один или несколько), которые расположены непосредственно на трубе-визире. Значительно дороже и существенно точнее измерители с автоматической компенсацией “огрехов” установки, они удобны при работе на проблемных грунтах – щебень, песок и т.п. Нивелиры с электронной системой измерения используются при профессиональном проектировании крупных объектов и довольно сложны в настройке и эксплуатации.

По классу измерительной точности нивелирные устройства делятся на три основных группы:

Технические приборы, маркировка Н-10, Н-12 и т.д.;
Точные приборы, маркировка от Н-3 до Н-9;
Особо точные приборы, маркировка от Н-05 до Н-2.5.

Цифры в названии обозначают среднюю погрешность измерений в миллиметрах на километр. То есть даже технический нивелир дает отклонение около 1 см на 1 километр расстояния до объекта – этого более чем достаточно для точного проектирования и грамотного планирования подавляющего большинства строительных работ .

Как снять отметки нивелиром. Правила работы

Работа с нивелиром не представляет особой сложности. Предлагаем вам простейший алгоритм использования этих измерительных приборов, что позволит вам даже без наличия какого-либо специального опыта получать максимально точные данные и определять даже малейшие отклонения от горизонтали.

Инструкция по использованию нивелира. Нивелир – особенности устройства, область применения 05

На штативе устанавливают зрительную трубу, которую фиксируют крепежным винтом.
Нивелир приводится в горизонтальное положение, для чего вращают три регулировочных винта и выставляют пузырек с воздухом в центральном положении на круглом экране в видоискателе.
Выполняется фокусировка и настройка оптики. Окуляр следует подстроить под особенности зрения оператора. Для этого прибор наводят на большой освещенный объект, после чего, вращая кольцо на окуляре, добиваются четкого изображения.
Для работы вам потребуются две геодезических рейки, которые могут иметь длину в 3 или 5 метров. Рейки расчерчены в миллиметрах с одной стороны и в сантиметрах с другой. Они могут выполняться телескопическими из пластика или алюминия и раскладными из дерева.
Выравнивание по высоте. Геодезическую рейку устанавливают максимально близко от точки, которую необходимо измерить и выровнять. В окуляре можно будет наблюдать среднюю линию сетки, данные с которой записываются на бумажный или электронный носитель. Далее проводят аналогичные измерения с другими точками, определяют участок, по которому будет выполняться выравнивание, и на основании полученных расчетов можно будет обеспечить максимально точную и идеально ровную линию.
Выравнивание по средней линии позволит вам получить максимально точные данные. Необходимо выбрать место, где были бы видны все точки, через которые и нужно построить идеально ровную горизонтальную линию. Нивелир устанавливается таким образом, чтобы до ближайшей точки было не меньше 5 метров. Рейку выставляют спереди прибора, а вторая измерительная рейка устанавливается сзади. Задняя рейка будет необходима для нанесения отметок, а основная рейка спереди позволит рассчитать высоту. Прибор первоначально наводится на заднюю рейку, записываются значения по штрихам, после чего выполняют фокусировку на основной рейке и записывают данные по красной стороне.

Поверка нивелира инструкция.

1 . Общая часть

. Настоящая Инструкция распространяется на геодезические приборы для нивелирных работ - нивелиры и нивелирные рейки, изготовляемые в соответствии с действующими стандартами, и устанавливают методы и средства их эксплуатационной поверки, осуществляемой при производстве топографо-геодезических работ.

. Инструкция является составной частью системы общеобязательных нормативно-технических актов ГУГК СССР в соответствии с положением о ГУГК, утвержденным Советом Министров СССР, и направлена на обеспечение высокого качества, единства геодезических измерений и выполнение их в единой системе координат.

. Методы и средства поверки, приводимые в Инструкции, ориентированы на выполнение топографо-геодезических работ и решение задач прикладной геодезии; все они увязаны с требованиями действующих инструкций ГУГК СССР и государственных стандартов на геодезические приборы.

. Перечень типов нивелиров и нивелирных реек, на которые распространяется данная Инструкция, приведены в приложении.

. Допустимые значения проверяемых параметров и характеристик нивелиров и реек устанавливаются действующими инструкциями и техническими условиями (ТУ).

. Содержание и построение Инструкции соответствует требованиям -79; условия и операции поверки изложены с учетом требований стандартов государственной системы обеспечения единства измерений.

. Поверяемые приборы и средства поверки должны быть заблаговременно подготовлены к проведению поверочных работ.

Перед началом поверки геодезические приборы и все участвующие в ее проведении технические средства должны быть приведены в рабочее состояние в соответствии с инструкциями по их эксплуатации.

. При выполнении поверки в помещении и в полевых условиях должны обеспечиваться следующие требования:

температура воздуха - в соответствии с рабочим диапазоном прибора;

скорость изменения температуры не более 3 °С в час;

относительная влажность не более 90 %.

Условия видимости должны быть благоприятными, колебания изображений и дымка - минимальными; освещенность визирных целей должна быть достаточной и равномерной для уверенного наблюдения; скорость ветра не должна превышать 4 м/с, на приборы не должны попадать прямые солнечные лучи, измерения должны проводиться при полном отсутствии осадков.

. При проведении поверки должны соблюдаться правила работы с измерительными приборами, а также правила по технике безопасности.

. Периодичность поверки определяется метрологическими подразделениями предприятий, ответственными за состояние приборов и метрологическое обеспечение нивелирных работ. Периодичность поверки средств измерений, применяемых с разрешения ГУГК СССР, устанавливается в техническом проекте на производство работ, утверждаемом в установленном порядке. Периодичность поверки образцовых средств измерений устанавливается .

. Операции поверки нивелиров

. Проведение операций поверки

. Проверку внешнего состояния и комплектности нивелира производят осмотром. Визуально проверяют чистоту оптических деталей зрительной трубы, контрастность и четкость одновременного изображения нитей сетки, концов пузырька контактного уровня и отсчетной шкалы микрометра. Убеждаются в отсутствии коррозии и дефектов на приборе, которые могут затруднить работу с прибором. Комплектность нивелира должна соответствовать указанной в паспорте нивелира.

. Проверку работоспособности нивелира и взаимодействие его подвижных узлов производят опробованием. При опробовании обращают внимание на исправность всех частей нивелира, отсутствие качаний в подъемных, наводящих и закрепительных винтах; плавность вращения окуляра, головки, перемещающей фокусирующую линзу, элевационного винта и барабана оптического микрометра. Проверяют исправность зеркала подсветки уровня и крепления всех подвижных частей нивелира и стопорных винтов. Юстировочные винты должны занимать среднее положение. При проверке нивелира с компенсатором необходимо убедиться, что подвесная система компенсатора и демпфер работают.

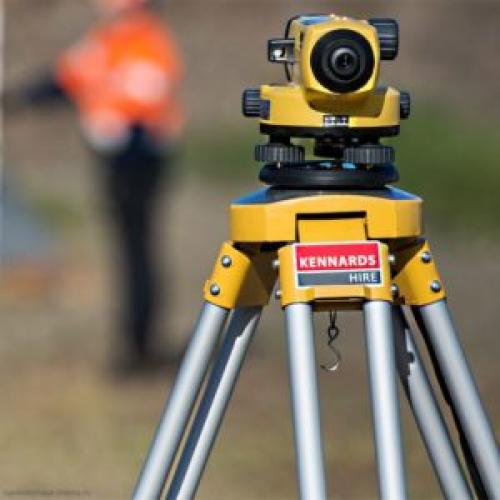

Как пользоваться нивелиром при строительстве фундамента. Использование нивелира в строительстве «для чайников»

Как научиться пользоваться нивелиром?

Предположим, что вам срочно понадобилось вынести пару высотных отметок. Или произвести профилирование или разметку дачного участка. Платить довольно ощутимую сумму за один выезд геодезической бригады — жаль, а результата хочется, причём быстро и качественно. Могу вас поздравить – при наличии прямых рук, и трезвого помощника — вы можете выполнить эти и многие другие геодезические работы самостоятельно и довольно точно!

Итак, предположим, что мы имеем:

Вы, с телефоном, калькулятором или на худой конец с блокнотом и карандашом.
Оптический нивелир (желательно с компенсатором, что очень облегчит процесс работ).
Штатив.
Одна или две нивелирные рейки (рисунок на них может быть как шашечный (чёрно-красные полосы), так и в виде линейки, при небольшой удалённости до точек стояния нам это не критично).
Помощник, понимающий ваши команды (для сохранения голосовых связок можно будет воспользоваться рациями).

Что нам требуется:

В общем смысле, любые действия с нивелиром – это перенос высотных отметок. Используя точку с известной высотой, мы определяем горизонт инструмента (ГИ) – высоту визирного луча прибора (горизонтальной линии, вдоль которой идёт наш взгляд, когда мы смотрим в прибор) над условным «нулём».

ГИ = известная вам заранее отметка земли в определённой точке (репер, отметка чистого пола и т. п.) + отсчёт по нивелирной рейке (если что, и чёрные штрихи, и красные штрихи, и промежутки между ними на нивелирной рейке имеют одинаковую высоту в 1 см)

Если мы хотим определить отметку в любой другой точке с неизвестной нам высотой, мы ставим на неё рейку (конечно, соблюдая вертикальное её положение), и из значения горизонта инструмента вычитаем отсчёт по рейке. Вуаля! Высотная отметка теперь нам известна.

Разберём пример выноса высоты на одной из точек.

Вы, стоя за прибором, визируетесь на рейку, стоящую на репере с известной высотной отметкой. Предположим, +148.900. Отсчёт по рейке на этой точке составил 1.100, соответственно, складывая, получаем +150.000 – наш Горизонт Инструмента (не стоит забывать, что прибор должен быть должным образом изначально отгоризонтирован и неподвижен в процессе работ). Предположим, мы хотим вынести высотную отметку H=149.600. Путём нехитрых вычислений, находим отсчёт, который должен быть на рейке: 150.000–149.600 = 0.400. Сообщаем помощнику об этой информации и он двигает рейку вертикально, до тех пор, пока отсчёт 0.400 не будет в перекрестье сетки нитей нивелира. Уверенным криком останавливаем помощника, и наблюдаем, как он закрепляет высоту точки. В случае работы на земле, в поле, на дачном участке в качестве маячка/репера удобнее всего использовать нарезанную арматуру небольшого сечения. На ней, например, разноцветным скотчем, будет обозначена наша высотная отметка. Нелишним будет также обозначить нашу закреплённую точку, намотав не неё сигнальную ленту, или соорудив подобие пирамиды из подручных материалов.

Лазерный нивелир, как пользоваться. Приведение в рабочее положение

Процесс приведения инструмента в рабочее состояние является одним из важных при использовании нивелира – именно от него зависит точность выполняемых измерений. Ниже дано несколько важных рекомендаций, которые помогут в настройке нивелира.

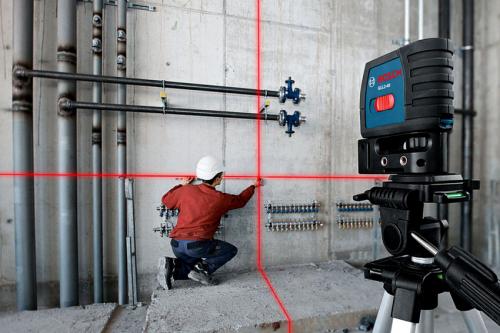

Между поверхностью, на которую проецируется лазерный луч, и самим нивелиром не должно быть каких-либо препятствий, иначе лучи будут отражаться от различных поверхностей, что приведет к неверным результатам в процессе работы.
Необходимо также подобрать оптимальное значение расстояния, которое можно увидеть в прилагаемой к инструменту инструкции. Очевиден тот факт, что близость прибора к поверхности напрямую зависит от погрешности: чем ближе прибор, тем меньше будет погрешность. Однако в каждом случае расстояние подбирается индивидуально. Также стоит отметить такой момент: чем дороже модель прибора, тем, как правило, у нее ниже уровень погрешности.

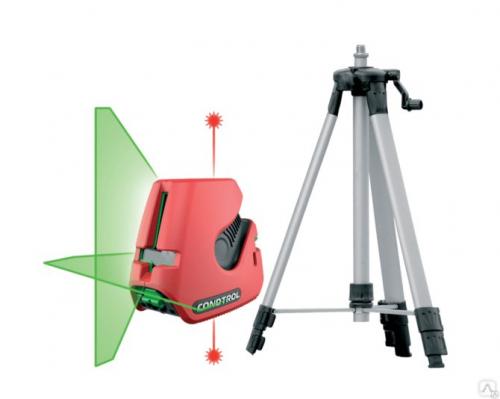

При установке нивелира лучше всего пользоваться штативом. Если его нет, то нивелир должен располагаться только на ровной поверхности. Прибор также можно установить на стену или потолок.
Необходимо учитывать, что прибор должен быть хорошо зафиксирован. Во время проведения работ его нельзя куда-либо перемещать.
Прибор перед началом эксплуатации необходимо выровнять по линии горизонта. Для этого можно использовать такую функцию, как «автоматическое выравнивание». В этом случае прибор просигналит о наличии перекосов. Стоит помнить о том, что инструмент распознает лишь неточности в установке меньше 15 градусов. При большей степени искажения необходимо исправлять положение нивелира самостоятельно.

Как работать с нивелиром на стройке. Нивелир – особенности устройства, область применения
