Как используются реперы (копипаст)

Источник оригинала: http://www.kamenschik.com/vertical-breakdown.html (выделение по тексту мое)

Для вертикальной разбивки недалёко от строящегося здания устанавливают рабочий репер , отметку которого определяют от ближайших реперов государственной нивелирной сети .

В строительстве часто ведут отсчет высоты от условной нулевой отметки - уровня пола первого этажа, при этом в проекте указывают абсолютную отметку (т. е. от уровня моря) нулевой отметки.



Рассмотрим на примере, как это делают. Допустим, что уровень нулевой отметки нужно закрепить на обноске (рис. 113, а). Абсолютная отметка нулевой точки по проекту равна 102,285, а отметка репера - 104,012. Следовательно, уровень нулевой отметки ниже уровня репера на 1,727м. Чтобы перенести нулевую отметку на столб 4 обноски, между ним и репером помещают нивелир 3, на репер ставят рейку 2 и делают нивелиром отсчет. Предположим, что отсчет по рейке равен 525мм. Тогда отметка горизонта инструмента будет 104,012+0,525=104,537. Затем вычисляют разность между отметкой горизонта инструмента и абсолютной отметкой нулевой точки: 104,537 - 102,285 = 2,252м. Эту разность должен дать отсчет по рейке, установленной на нулевой отметке. Визируя на рейку, ее устанавливают у столба обноски таким образом, чтобы отсчет по рейке был 2252мм. Получив этот отсчет, по нижнему концу рейки на столбе обноски прочерчивают линию, которая служит уровнем нулевой отметки. Для закрепления этого уровня на столбе обноски забивают штырь или гвоздь.

При вертикальной разбивке зданий от нулевой отметки ведут все отсчеты вниз и вверх. Отметки выше условного уровня имеют знак плюс, ниже - минус. Например, пол второго этажа жилого дома будет находиться на отметке плюс 3,000, а вход в дом - минус 0,850.

От нулевой отметки можно легко выполнить вертикальную разбивку дна котлована (рис. 113, б), обреза фундамента, оконных и дверных проемов, междуэтажных перекрытий, карнизов. Для этого пользуются проектными отметками, указанными на чертежах вертикальных разрезов здания.

Связанные вопросы и ответы:

Как снять отметки нивелиром. Как пользоваться нивелиром: устройство, его виды и инструкция

Одним из основных инструментов строителей, топографов и работников дорожных хозяйств является нивелир. Вместе с рейкой красно-бело-черной раскраски они составляют универсальный комплект. В данной статье мы рассмотрим вопрос, как пользоваться нивелиром.



Устройство нивелира и область применения

Роль нивелира – получение данных об уровнях точек и нанесение уровней. Это обеспечивается получением ровной линии, связывающей наблюдателя и цель. Определение уклона дает понять, как ровно располагается объект.











Как дать отметку от репера. Высотная разбивочная основа

Как правило, нивелирные сети прокладываются с привязкой на начальные пункты высотной сети более высокого класса и требованиями, регламентированными соответствующими инструкциями и сводами правил (СП1126.13330.2012). Следует обратить внимание, что прокладывание нивелирных ходов для строительных сооружений состоит из двух циклов:

• первый заключается в проведении нивелирных ходов до объектов строительства;
• второй состоит в нивелировках по пунктам ( репера м, маркам), заранее закрепленным в соответствии с разработанными проектами в пределах территорий строительных площадок.

Сама высотная основа прокладывается по всей территории строительной площадки с закладкой реперов по ее контуру и у каждого проектного сооружения с расчетом, чтобы от каждой пары реперов абсолютные значения высотных отметок передавались в объект максимум через три нивелирных станции.

Высотные пункты могут закладываться в виде:

• реперов в нижние части цокольной стены соседних зданий, сооружений на высоте от земли в пределах от 0,3 до 0,6 метров;
• марок, также в располагаемых на капитальных сооружениях, столбах линий электропередач на высотах немного в других пределах от 1,5 до 1,7 метров;
• реперов, но уже в грунтах поверхности земли из-за отсутствия рядом со строительной площадкой зданий и возможностей закрепить их в стенах.

Как правило, марки со стенными реперами нивелируются не раннее трех суток после закладки. Для грунтовых реперов минимальные сроки для начала нивелирных работ ограничены десятью сутками. Интересными фактами по нивелированию глубинных реперов в северных широтах страны, а именно вечной мерзлоты, являются такие сроки:

• на следующий сезон (год) при котлованном способе закладки;
• на третий месяц при протаивании грунтов;
• на одиннадцатые сутки после бурения при их закладке.

На линейных объектах сооружений (дорогах, трубопроводах) нивелирные ходы прокладывают вдоль их трасс, через каждые 500 метров на прямых участках и дополнительно на углах их поворотов. В современных условиях, в том числе и зависимости от рельефа местности строительства, застроенности территории, плановые и высотные геодезические сети могут прокладываться по единым пунктам. При незначительной удаленности нивелирной сети от строительной площадки в городских условиях используют и опираются на пары стенных реперов в близлежащих постройках.

Выполнив все полевые работы в виде нивелирных ходов, которые удовлетворяют всем предъявляемым требованиям, камерально вычисляют и уравнивают все сети на строительной площадке с оценкой соответствия точности результатов нивелирования характеристикам объектов.

Площадное нивелирование. Нивелирование площадей

0

Данный вид геодезических работ применяют для составления проектов вертикальной планировки поверхности земли перед различными сооружениями (вокзалами, складами, пакгаузами, в населенных пунктах, у строящихся мостов), при строительстве аэродромов и др.

Нивелирование площадей выполняют следующими способами: по квадратам; параллельными линиями; способом полигонов.

Состав работ при нивелировании площади по квадратам следующий:

- рекогносцировка участка;

- построение на местности основных квадратов или прямоугольников с их проектным ориентированием;

- построение заполняющих квадратов;

- передача отметки на вершину одного из квадратов или отдельно на закрепленную точку;

- нивелирование вершин всех квадратов;

- обработка результатов измерений и построение рельефа;

- нанесение ситуации (при необходимости) и составление плана.

Стороны квадратов могут быть размерами от 5 до 100 м в зависимости от назначения съемки.

В зависимости от размеров снимаемой площади может быть выполнена непосредственная разбивка, а затем привязка сети квадратов, либо может быть выполнена разбивка с теодолитного хода. Во втором случае по снимаемому участку прокладывают магистральную линию, намечают на ней точки на расстояниях друг от друга, равных стороне квадрата, а затем строят серию параллельных линий с разбивкой углов квадратов (рис. 9. 12).

В процессе разбивки вершин квадратов ведут съемку ситуации линейными и створными промерами от вершин и сторон квадратов. На больших площадях, во избежание накопления погрешностей в построении квадратов, стороят теодолитный ход (квадрат или прямоугольник) с измерением сторон дважды с относительной погрешностью 1: 1000 - 1: 2000 и углов в 90^ос погрешностью в 1, 0'-1, 5'. Затем на сторонах теодолитного хода строят сетку квадратов. Оцифровку вершин квадратов выполняют цифрами вдоль наибольшей оси и малыми буквами по короткой стороне. Таким образом, каждая вершина оцифровывается буквой и цифрой: в4, г7 и т. п.

Для привязки по высоте рядом с нивелируемой площадью устанавливают грунтовый репер и передают на него отметку с ближайшего исходного репера способом геометрического нивелирования.

Если длины сторон снимаемой площади не превышают 350 м, то нивелирование всех вершин квадратов можно выполнять с одной станции, расположив нивелир примерно посредине снимаемого участка. При больших размерах участка устанавливают две и более станции, при этом отметку с грунтового репера передают на один из связующих кольев в вершине квадрата, примыкающего к следующему нивелируемому фрагменту участка, либо устанавливают дополнительно грунтовый репер и передают на него отметку.

Технология нивелирования и определение отметок земли у вершин квадратов - через горизонт прибора. Сначала берут отсчет по рейке, установленной на репере (или связующей точке), а затем последовательно переходят от вершины к вершине и получают для них соответствующие отсчеты. Запись результатов измерений производят в журнале, либо непосредственно на схеме.

Рис. 1. Разбивка квадратов с магистральной линии

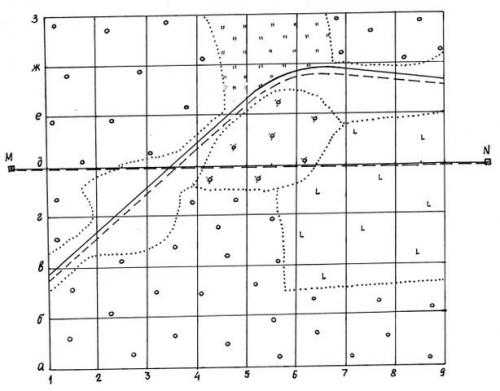

Рис. 2. Полевая схема и план нивелирования площади по квадратам

В таблице 1, составленной по данным измерений, приведены значения вычисленных высот через горизонт прибора. Эти же значения записаны и на схеме (плане), и по ним построен рельеф с сечением горизонталей через 0, 5 м.

Таблица 1

ГП = 76, 346 +1, 032 = 77, 348 м Н_а1= 77, 348 - 2, 851 = 74, 53 м Н_в4= 77, 378 - 1, 846 = 75, 53 и т. п.

Для более качественного изображения рельефа на местности ведут абрис с указанием направления интерполирования горизонталей. Для рельефа простой формы обычно достаточно интерполирования по сторонам квадратов, при более сложных поверхностях производят дополнительное интерполирование по диагоналям квадратов.

Как работать с рэпером. Федор «Букер», 21 год

Рэпом, как и большинство подростков, заинтересовался в юности — в 16-летнем возрасте. Сначала это было просто сочинение стихов, однако желание самореализации требовало большего. Глядя на выступления других людей, Федор чувствовал, что он не хуже — это и подталкивало его развитие.

Образование у музыканта редкое — «прикладная этика» философского факультета СПбГУ. Красивое название и интеллигентная суть — единственные преимущества диплома, с таким образованием идти только в Как стать учителем. Рассказывает преподаватель математики в средней школе преподаватели .

На обычной работе долго не продержался, и последние несколько месяцев зарабатывает на жизнь только музыкой. Поработать успел продавцом, официантом, барменом, но быстро понял, что музыка сможет дать ему больше.

Трамплином для творчества Букера стали баттлы — он присутствовал на двух сотнях таких «дуэлей», и еще несколько сотен смотрел на

Совсем недавно, в октябре, у Федора были первые концерты, где он выступал сам: один в Москве и один в Питере. Присутствовали на них чуть больше сотни человек, что для начинающего исполнителя — неплохой показатель. У большинства рэперов именно концерты и являются основным стабильным источником заработка — к примеру, за эти выступления Букер получил около 50 тысяч рублей. Если учесть, что он начинающий — вполне нормально, однако у более известных артистов гонорары, естественно, ощутимо выше.

Логотип Versus Battle

Из особенностей «работы» рэперов в России — самоорганизация. Вряд ли тебя куда-то позовут или как-то заметят, если ты сам не будешь суетиться: делать мерч, организовывать концерты, общаться с аудиторией. В США крупные лейблы и агенты «охотятся» на талантливых новичков, идут с ними на контакт, помогают им развиваться и финансово, и советом. У нас же подавляющему большинству рэперов приходится все делать самостоятельно, делая ставку на активность и коммуникабельность. На Западе — это бизнес с большими деньгами. У нас из более-менее серьезных можно выделить разве что Тимати и Басту.

Нивелирование строительной площадки. Руководство Руководство по техническому нивелированию и высотным теодолитным ходам

В.С. РЕДЬКОВ

Руководство

по техническому нивелированию и высотным теодолитным ходам

МОСКВА «НЕДРА»

1974

В руководстве изложены способы, инструменты и методы прокладывания ходов технического нивелирования и высотных теодолитных ходов.

В главе I рассмотрено техническое нивелирование. Показаны особенности работы нивелиром с наклонным визирным лучом. Описаны поверки и юстировки уровенных нивелиров и нивелиров с самоустанавливающейся линией визирования (с компенсатором), порядок выполнения полевых работ, ведения полевых журналов, обработки результатов нивелирования.

В главе II освещены особенности, точность и сфера применения высотных теодолитных ходов. Приведены характеристики теодолитов и оптических дальномеров, их исследования и юстировки. Описаны полевые работы при прокладывании высотных теодолитных ходов с измерением расстояний с помощью оптических дальномеров и постоянного вертикального базиса; даны полевые журналы с примерами их ведения и обработки.

В главе III показаны способы закрепления съемочного обоснования в различных условиях, даны рисунки знаков.

Книга предназначена для инженерно-технических работников строительных, проектно-изыскательских и прочих организаций, занимающихся техническим нивелированием, и может быть полезна студентам при изучении ими курса «Инженерной геодезии».

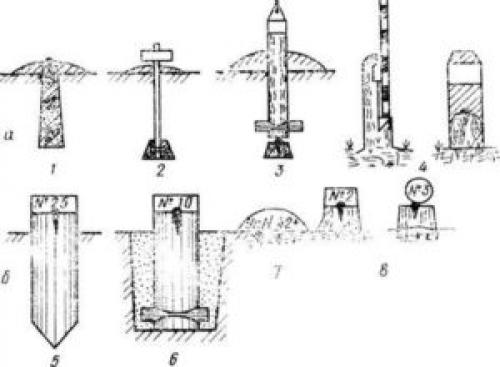

Что такое репер в геодезии. Закладка временных реперов

На объекте изысканий вы должны заложить собственные временные репера. В последствии они станут основой для работы других изыскателей и строителей. Это очень ответственное мероприятие и подходить к нему следует со всей серьезностью. Существуют определенные нормативы на количество реперов для объекта. Однако обычно закладывают 2- 4 репера на небольшой площадной объект. Закладывать их стоит так, чтобы вы могли проложить теодолитный ход, который будет опираться на пары этих реперов. Чаще всего одну пару закладывают в одном конце объекта, а другую – в другом.

Классическим примеров временного репера в условиях тайги является спиленный ствол дерева.

Посередине полки репера ввинчивают шуруп, на который устанавливают вешку. Шуруп ввинчивают до уровня полки. Также временные репера закрепляют с помощью разной

железной херни, забитой в землю:

Наиболее рационально забивать в землю стальные уголки длиной 1,7 м. На боковой выступающей поверхности уголка делается поясняющая надпись. Делайте надпись разборчиво и красиво.

Существуют нормативы по закладке реперов:

1. ВСН 30-81 «Инструкция по установке и сдаче заказчику закрепительных знаков и реперов при изысканиях объектов нефтяной промышленности»
2. Правила закладки центров и реперов на пунктах геодезической и нивелирной сетей. Утверждены и введены в действие с 1 января 1992 г. Приказом ГУГК СССР от 14 января
3. Правила центров пунктов спутниковой геодезической сети, утвержденные приказом Роскартографии от 07 мая 2001г., М. ЦНИИГАиК, 2001г.

После того, как вы подготовили пенек для репера – обычно на него устанавливают GPS приемник и проводят измерения, получая его координаты и отметку полки. Затем вам следует дополнительно выполнить следующее:

• подписать репер. Подписывают масляным строительным маркером или масляной краской из тюбика, но ни в коем случае не простым маркером. В подпись обычно включают: «название репера, название организации заложившей репер, год закладки».

Например: «Вр.10 ГЕОСТРОЙМОСТХЕРБЕЗТРЕСТ 2010»

• сфотографировать репер (обзорное фото + фото надписи на репере)
• замерить высоту репера от земли до полки репера
• привязать репер рулеткой к минимум трем четким предметам местности. Это понадобиться чтобы потом найти репер под снегом и составить «кроки» на репер.

В условиях тайги минимум на трех деревьях в стороне делают хорошо видные затесы и маркируют их: «ВЗ1, Вр10, 2,5м». То есть эта елка – это выносной знак 1 к реперу 10 и от нее в направлении, указанном стрелкой, 2,5 метров. В качестве точек привязки могут также

выступать столбы ЛЭП, углы строений и ограждений. Без привязок потом сложно зимой найти репер. Поэтому и затесы следует делать на высоте своего роста. И высоту полки репера следует брать где-то 0,5 метра от земли.

• Обмотать репер сигнальной лентой или ярким скотчем и установить рядом вешку высотой 2 метра с сигнальными флажками.

Также в качестве реперов могут применяться арматурные стержни длиной 1,5м, а лучше стальные уголки (длиной 0,7-1,5м). Которые надежно забивают в землю на глубину примерно 1 метр.

На топографических планах временные репера обозначаются так:

Отметим, что нормативы требуют, чтобы при закладке новых реперов, каждый из них был связан GPS-измерениями с пятью пунктами триангуляции или полигонометрии. На практике это означает, что вы устанавливаете GPS на репер, объезжаете 5-ть пунктов и на каждом отстаиваете 0,5-2 часа, потом переставляете репер и повторяете всю процедуру. Короче это очень долго. Так делают только большие и богатые организации. Большинство отстаивают репера с ближайшего пункта, а в отчете пишут, что отстаивали с пяти пунктов. Если делать все по правилам, то при бригаде в 3-и человека и комплекте в 3-и GPS — привязка одного временного репера в условиях тайги у вас займет примерно один день. То есть 4 репера – 4 дня на привязку. А сроки всегда горят… К чему я это все? К тому, что вы должны проконтролировать, чтобы у вас были известны координаты любых ближайших пяти пунктов, для вставки их в отчет. На практике – работайте с ближайшего пункта (двух пунктов) и не заморачивайтесь. Никто не оценит вашего героизма.

Разбивка осей нивелиром. Для чего нужен нивелир на строительной площадке? Виды, отличия и пошаговое руководство по работе с ним, способы нивелирования

Нивелир – незаменимый инструмент на строительной площадке. Знание, как пользоваться нивелиром и умение определять разность высоты точек пригодится от разбивки осей здания до проверки положения любой конструкции. Основная сфера применения прибора – измерение перепада рельефа местности.

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети . Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений . Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

Дополнительно к самому прибору потребуются:

• штатив;
• мерная рейка;
• отвес с нитью;
• планшет с листом бумаги или журнал для записи измерений.

Способы съемки местности

Нивелирование поверхности производят для получения точного топографического плана местности.

Целью измерения является изучение рельефа, сопоставление высот отдельных точек.

По методам производства работ классифицируют следующие виды нивелирования :

• геометрическое;
• тригонометрическое;
• физическое;
• автоматическое;
• стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

• нивелирование поверхности по квадратам;
• нивелирование рельефа по магистралям и параллельным линиям;
• нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

Конструкция и классификация стандартных нивелиров

По конструктивному решению стандартные нивелиры классифицируют на:

• оптические, или оптико-механические;
• лазерные;
• цифровые.

Оптические (оптико-механические)

Принцип действия оптических, или оптико-механических нивелиров основан на прохождении луча света через зрительную трубу , вращающуюся в горизонтальной плоскости. Все настройки проводят вручную. Для измерения используется рейка с числовыми значениями. Оптические нивелиры подразделяют по степени точности на технические, точные, высокоточные .

Работают вдвоём – один человек держит рейку, второй снимает показания.

Комплект состоит из трёх предметов: измерительного инструмента, штатива, или трегера и мерной рейки. Шкала рейки двусторонняя. Деления нанесены красным и чёрным цветом, с разных сторон в сантиметрах и миллиметрах.

Лазерные

Лазерные нивелиры отличаются видимым лучом света , излучаемым светодиодом в корпусе прибора.

По принципу работы делятся на 2 категории:

• позиционные, луч проходит через призму;
• ротационные, в основе луча лежит линза.

Ротационные нивелиры считаются профессиональными инструментами , имеют угол работы 360 градусов, большую дальность и расширенные функциональные возможности.

Режим самовыравнивания инструмента по горизонтали упрощает предварительную настройку.

Корпус защищён от пыли и влаги. Использование приёмника луча увеличивает дальность работы. По дальности, точности измерения различают приборы профессионального класса и бытового использования .

Дополнительными функциями является проецирование вертикальных и горизонтальных линий на поверхность, построения углов. Для улучшения видимости и сохранения зрения работают в защитных очках . При поддержке работы удалённого управления допустимо работать одному.

Цифровые

Цифровыми нивелирами называют инструменты оптико-механического или лазерного типа , отображающие, запоминающие и анализирующие информацию в цифровом виде.

Цифровые приборы имеют процессор и память , высокий класс точности, позволяют работать без напарника. Деления рейки нанесены штрихкодом для автоматического считывания прибором.

Недостатками считают высокую стоимость, чувствительность аппаратов к механическим повреждениям.

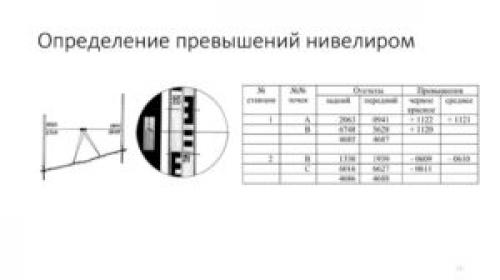

Как работать нивелиром правильно?

Существует два способа ведения работ:

• « вперёд », при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;
• « из середины ». Самый распространённый способ, инструмент располагают на равном удалении от точек.
