Что такое репер в строительстве и для чего он нужен. Установка реперов, стенных знаков и ППЦ: кому это надо?

Что такое репер в строительстве и для чего он нужен. Установка реперов, стенных знаков и ППЦ: кому это надо?

Порядок установки стенного репера:

Для установки стенных знаков выбирают места на стенах зданий и сооружений на высоте 0,3-1,2 м от поверхности земли (тротуары, отмостки) с таким расчётом, чтобы архитектурные элементы и конструктивные выступы не препятствовали постановке на знак нивелирной рейки. В стене здания или сооружения пробивают отверстие такого размера, чтобы хвостовая часть знака входила в него свободно. Приготовленное углубление очищают и обильно смачивают водой. Отверстие в стене заполняют раствором цемента, в заключении знак забивается в стену. Наружную часть знака покрывают антикоррозийным лаком или краской. Маркировка репера выполняется установкой ламинированной бирки с необходимой информацией.

Порядок установки грунтового репера:

Работы производятся в благоприятных погодных условиях, при отсутствии атмосферных осадков. Разрабатывается скважина круглого сечения необходимого диаметра и глубины с помощью мотобура (ямобура). Подготавливается бетонный раствор. Раствором бетона заливают скважину до половины необходимого уровня якоря. Опускают в бетон нижний конец репера, закрепляют в отвесном положении при помощи распорок и доливают раствор до необходимого уровня. Вертикальность трубки контролируется строительным уровнем. Устанавливают обсадную трубу (d 150мм) поверх «сердечника». В скважину насыпают на поверхность бетона слой песка или мягкой разрыхленной земли толщиной не менее 10 см и засыпают скважину местным грунтом с послойной его трамбовкой. Далее маркируется обсадная труба. Указывается номер пункта, организация. На застроенной территории опознавательные столбы не устанавливаются.

Порядок установки знака:

Порядок работ при установке ППЦ схож с порядком работ при установке грунтового репера. Точно так же при благоприятных погодных условиях разрабатывается скважина необходимого диаметра и глубины, далее скважину заливают бетоном до половины необходимого уровня якоря. Опускают в бетон нижний конец репера, закрепляют в отвесном положении при помощи распорок и доливают раствор до необходимого уровня. Насыпают в скважину на поверхность бетона слой песка или мягкой разрыхленной земли толщиной не менее 10 см и засыпают скважину местным грунтом с послойной его трамбовкой. Труба маркируется: на ней указывается номер пункта, организация.

На каждом этапе установки грунтовых, стенных реперов и ППЦ производится фотофиксация скрытых работ. На каждый знак делается несколько фотографий с разных ракурсов по каждому из перечисленных выше этапов работ.

Чаще всего грунтовые, стенные реперы, пункты принудительного центрирования и стенные знаки необходимы при строительстве для создания геодезической разбивочной основы, обеспечения безопасности строительства и наблюдения за деформационными процессами.

Реперная точка в психологии. Что такое гештальт и как его закрыть: мнение эксперта

:  Время прочтения:

Разбираемся, что такое незавершенный или незакрытый гештальт и как от него избавиться, с психологом Юлией Носовой.

Что кроется за модным выражением «незавершенный гештальт» в психологии? Говоря научным языком, это сорванный цикл контакта. Говоря по-простому, незакрытый гештальт — это ситуация, не доведенная до логического окончания, неудовлетворенная потребность. Облом, если уж говорить совсем просто. Человеческий мозг всегда стремится закончить начатое, и, если ему это не удается, возникает тот самый незавершенный гештальт. Для кого-то это внезапно разорванные отношения. Для кого-то — детская обида, возникшая из-за отказа в покупке собаки, куклы, машинки.

Человеческий мозг всегда стремится закончить начатое, и, если ему это не удается, возникает тот самый незавершенный гештальт.

Не имеет значения, из-за какой потребности, материальной или эмоциональной, возникла эта ситуация. Гораздо важнее, как она отражается на качестве нашей жизни. Неудовлетворенная потребность — это билет на экспресс в сторону невроза. Хорошо, если это просто бытовая история, которую возможно подкорректировать. Купили, починили, нашли — проехали и живем дальше в стабильности и покое. Куда сложнее, если речь идет о гештальтах в отношениях. Обида, гнев, печаль, горе — вот слагаемые незавершенного гештальта, обязательно приправленные невысказанностью, непрожитостью.

В лучшем случае это приводит к хроническому дискомфорту, который отравляет нам существование. Иногда нам, иногда и всему ближайшему окружению. Представьте любителя приключений, которому не удалось отыскать клад в свою поездку на чудесный остров. Он настолько одержим кладом, что теперь денно и нощно о нем грезит. Если семье «повезет», каждый свой отпуск он будет уезжать на этот остров до конца дней или до нахождения клада (читай, закрытия гештальта). Если семья не столь удачлива, все ее члены будут ездить на злополучный остров. И хорошо, если у них будет возможность лежать на пляже, пока этот любитель приключений ищет заветный сундук.

Примеры незакрытых гештальтов в отношениях

Нереализованная в детстве мечта приведет к тому, что взрослый может пытаться реализовать ее с помощью своего ребенка, даже не спросив его мнения. Будет ли счастлив ребенок, который проживает жизнь за своего родителя?

Взрослый, которому было мало внимания и любви в детстве, будет усиленно добирать это от семьи, созданной уже им самим. Например, искать в партнере того самого родителя, которого так не хватило в детстве. Насколько счастливым будет такой брак?

Взрослый, которому было мало внимания и любви в детстве, будет усиленно добирать это от семьи, созданной уже им самим.

Партнер, которого внезапно оставили, будет постоянно проживать разрыв, пытаясь найти его причины. Так, мужчина может приняться менять партнерш одну за другой, доказывая бывшей, что он еще ого-го, чтобы она пожалела, что ушла от него. Женщина начнет окружать себя внешними атрибутами успешной жизни, показывая бывшему или разлучнице, что она устроилась еще лучше, счастлива еще больше. Все это говорит о том, что ситуация не прожита, не отпущена, а гештальт в отношениях не завершен до конца. Можно ли построить новые, эмоционально оставаясь в старых?

Как закрыть гештальт

Незакрытый гештальт — это не та ситуация, в которой время лечит. Скорее, время тут только усугубляет, укрепляет эту самую рану, а иногда так засыпает песком, что докопаться до нее можно только посредством длительной терапии.

Незакрытый гештальт — это не та ситуация, в которой время лечит.

Как здесь можно помочь? Закрыть тот самый пресловутый гештальт. В абсолютном большинстве случаев будет эффективна работа с психологом. Кому-то удастся справиться со своей ситуацией и за один сеанс, а кому-то потребуется гораздо больше времени, ведь далеко не сразу удается выявить, что на самом деле стало причиной дискомфортного состояния.

Чем поможет психолог в этой ситуации?

• Во-первых, под его руководством станет намного легче понять, что именно тревожит человека.
• Во-вторых, он точно поможет правильно идентифицировать чувства, связанные с этой ситуацией.
• В-третьих, использование специалистом различных методик позволит максимально экологично завершить этот гештальт и научиться распознавать похожие ситуации в будущем.

Источник: https://psihologiyaotnoshenij.com/novosti/chto-takoe-repernaya-tochka-polezno-znat-chto-takoe-repernye-tochki

Реперные точки в жизни человека. Реперные точки индивидуальных моделей контроля

Отправной точкой в решении вопроса о построении оптимальной модели контроля подчиненных должна стать мысль о том, что не все сотрудники одинаковые и не стоит всех «стричь под одну гребенку».

Уже более полувека в мире используется теория проф.Мичиганского Университета Дугласа Мак-Грегора, который предложил разделить всех работников на категории Х и Y. При этом предполагается, что Х-люди — это пассивные сотрудники, занятые преимущественно решением собственных проблем и не заинтересованные в профессиональном росте, развитии и ответственности, а Y-люди, наоборот, хотят работать, самосовершенствоваться, делать свою работу наилучшим образом. Они готовы брать на себя ответственность и выполнять взятые обязательства.

С управленческой точки зрения важность разделения персонала на Х и Y состоит в том, что по отношению к ним должны применяться совершенно разные управленческие модели, в т.ч. и модели контроля. Сотрудники категории Х пассивны, а значит, требуют больше внимания со стороны руководителя, в т.ч. в отношении контроля. В данном случае необходимо создание многоэтапной системы контроля, включающей в себя предварительный, текущий и итоговый контроль. Сотрудники категории Y активны и способны к самоконтролю, что позволяет снизить нагрузку на руководителя и освободить его время для решения других задач. Разумеется, контроль необходим и для Y-персонала, однако в данном случае достаточно предварительного и итогового контроля, а текущий контроль (наиболее трудоемкий) можно минимизировать.

Простой пример. Для того чтобы быть уверенным в качественной работе со стороны Х-первостольника, руководителю необходимо проконтролировать текущую работу и ее результаты, принять у него экзамены по всем разделам ассортимента, прогнать по всем стандартам обслуживания покупателей, по должностной инструкции и другим стандартам работы в аптеке. Далее — контролировать его работу в торговом зале с товаром и покупателями, а также на складе и т.д., а в конце еще и осуществлять контроль за результатами продаж, рекламациями со стороны посетителей аптеки и другими итоговыми показателями деятельности данного первостольника. Учитывая, что взять на контроль абсолютно все эти моменты довольно сложно, руководитель должен быть заранее готовым к тому, что не включенные им в зону контроля функции будут игнорироваться Х-подчиненными ровно с того момента, когда они поймут, что некую часть обязанностей можно безнаказанно проигнорировать.

Y-первостольник устроен иначе. Отличительной чертой Y-людей является перфекционизм, т.е. желание всегда достигать наилучшего результата, а это, согласитесь, хорошее качество для сотрудника. Далеко не все из них достигнут успеха, но именно их ищут ведущие мировые компании, чтобы сделать своими топ-менеджерами, руководителями отделов и ведущими специалистами, потому что именно такие люди хотят двигаться вперед сами. Y-людей не очень много в любом обществе, а в современном российском — они и вовсе «на вес золота». Однако они есть, и если вдруг оказались в списке ваших подчиненных, то именно их имеет смысл рассматривать в качестве потенциального «костяка» аптеки, в качестве своего будущего заместителя, ведущего консультанта и т.д.

Построение индивидуальной модели контроля над персоналом в аптеке должно основываться на методе информационного контроля, суть которого состоит в том, что руководство компании регулярно определяет качество выполнения трудовых обязанностей каждого сотрудника и аптеки в целом с использованием определенного набора параметров качества работы (они же — ключевые параметры эффективности, KPI).

В качестве показателей контроля отдельной аптечной точки можно использовать данные о выручке с 1м²торговой и витринной площади, а также показатели оборачиваемости товара и товарных остатков как в целом по аптеке, так и с разделением на отдельные группы товара. Естественно, что все эти данные необходимо рассматривать в динамике, а не в качестве некоего разового среза, поскольку только непрерывный контроль может дать руководителю понимание истинного положения дел в организации.

Также хочется напомнить еще и о таком достаточно известном, но до сих пор редко применяющемся методе, как метод тайных покупателей. Используйте его постоянно — пусть каждую неделю в каждую вашу аптеку приходит хотя бы один тайный покупатель, оценивающий, насколько полно ваш персонал выполняет требования корпоративного стандарта по выкладке, обслуживанию покупателей и поддержанию внешнего вида торговой точки. Это позволяет держать руку на пульсе аптечной точки и стимулирует сотрудников к более ответственному выполнению своих задач.

Источник: https://psihologiyaotnoshenij.com/novosti/chto-takoe-repernaya-tochka-polezno-znat-chto-takoe-repernye-tochki

Реперная точка это. Требования к устройству реперов, знаков, пунктов, точек

Для того чтобы соблюдалось единство в высотных построениях требуется наличие необходимого для этого количества высотных ориентиров на местности. При этом они должны быть выполнены с соблюдением определенных требований.

Во-первых, все знаки должны быть жестко закреплены, чтобы абсолютные значения высотной координаты не изменялись со временем. Для этого принято определять контрольные измерения превышения между двумя реперами и сравнивать эти результаты с регламентированными предельными отклонениями. Что бы точность контрольных превышений постоянно подтверждалась необходимо выбирать надежные места закладки с обеспечением соответствующей крепости материалов, которые будут выдерживать внешние атмосферно-климатические воздействия и внутреннее влияние давления грунтов. Закладка реперов требует, по возможности использовать механизированный труд при устройстве выемок, при бурении отверстий под их конструкции.

Основными изделиями, используемыми для изготовлений реперов , считаются металлические и железобетонные конструкции. Дополнительными материалами для закрепления, антикоррозийного воздействия служат соответственно цементные растворы, эпоксидные клеи, смолы, битумы.

На устойчивость реперных знаков значительное влияние имеет деформационный фактор сезонного промерзания и оттаивания грунтов. Поэтому кроме устройства в конструкциях центров якорных приспособлений, препятствующих силам пучения грунтов, используются:

• углубления верхних частей высотных пунктов ниже поверхности земли величиной порядка 0,5 метра;
• общее заглубление всей конструкции знака определяется величиной глубины промерзания плюс дополнительным значением в 0,5 метра.

В свою очередь глубины промерзания в различных природных зонах определяются по специальным картам-схемам соответствующих правил закладки реперов.

Что такое реперы в сосудах. Манометры

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 - при рабочем давлении сосуда до 2,5 МПа (25 кгс/см²), 1,5 - при рабочем давлении сосуда выше 2,5 МПа (25 кгс/см²).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м - не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/см²) или при температуре среды выше 250 °С, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007-76 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

• отсутствует пломба или клеймо с отметкой о проведении поверки;
• просрочен срок поверки;
• стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;
• разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации - владельца сосуда.

Как узнать отметку репера. Вертикальная разбивка сооружений.

Вынесение в натуру проектных отметок . Для выноса в натуру заданной проектной отметки H _прустанавливают нивелир (рис. 14.5, а ) посередине между репером и местом, куда надо вынести проектную отметку. Взяв отсчет a по черной стороне рейки, установленной на репере, вычисляют высоту горизонта нивелира:

H _г= H _Rp + a ,

где H _Rp - высота репера.



б )

а )

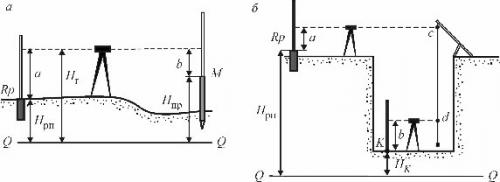

Рис.14.5 Вынос в натуру проектных отметок:

а – нивелиром; б – в котлован; QQ - исходная уровенная поверхность

Отняв от высоты горизонта нивелира заданную проектную отметку H _пр, находят такой отсчет по рейке b , при котором пятка рейки расположена на проектной отметке:

b = H _г- H _пр.

Для закрепления точки на местности в землю забивают кол или арматурный штырь на такую глубину, чтобы отсчет по рейке, установленной на кол, был равен b .

Передача отметки на дно котлована . На краю котлована подвешивают на кронштейне рулетку cd (рис. 14.5, б ) с грузом 5 или 10 кг. Между репером Rp и рулеткой устанавливают нивелир и берут отсчеты: a - по черной стороне рейки, поставленной на репер, и с - по рулетке. Нивелиром, расположенным в котловане, берут отсчеты: d - по рулетке и b - по рейке. Отметка точки K в котловане определяется по формуле

Н _K = H _Rp + a – | d - с | – b.

Для контроля все отсчеты берут по два–три раза и в обработку принимают средние значения. В отсчеты по рулетке вводят поправки за температуру и компарирование.

Передача отметок на высокие части сооружения .

Передача отметки с помощью рулетки и нивелира . Как и в предыдущем случае, подвешивают рулетку (рис. 14.6, а ). Внизу нивелиром берут отсчеты: a - по рейке, стоящей на репере Rp , и d - по рулетке. Наверху нивелиром берут отсчеты: с – по рулетке и t – по рейке, установленной на точке T , высоту которой определяют. Отметка точки T равна:

Передача отметки с помощью лазерной рулетки и нивелира . Лазерной рулеткой 1 (рис. 14.6, б ) измеряют длину L отвесной линии между закрепленной внизу точкой 3 (верхом кола, штыря или пластины) и нижней поверхностью закрепленной наверху пластины 2 . Нивелиром на станции N ₁измеряют превышение h ₁точки 3 над репером и на станции N ₂- превышение h ₂определяемой точки T над нижней плоскостью пластины 2 . Высота точки определится по формуле

H _T = H _Rp + h ₁+ L + h ₂.



а )

б )

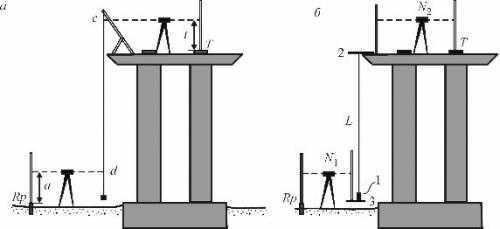

Рис. 14.6 Вынос отметки на высокое сооружение:

а – нивелиром и рулеткой; б – нивелиром и лазерной рулеткой

Передача отметки электронным тахеометром . На репере или иной точке с известной отметкой устанавливают электронный тахеометр. Наверху, на точке, высоту которой требуется определить, устанавливают отражатель. Наведя трубу тахеометра на отражатель, выполняют измерения и по формуле тригонометрического нивелирования вычисляют высоту H _T точки, на которой установлен отражатель:

H _T = H _Rp + S sinn + k - l ,

где S – наклонное расстояние;

n – угол наклона;

k – высота прибора;

l – высота отражателя. Электронным тахеометром вычисления выполняются автоматически.

Вынос в натуру линии с проектным уклоном . Линию с заданным уклоном разбивают при сооружении дорожного полотна, укладке трубопроводов, устройстве канав и пр. Во всех этих случаях, кроме проектного уклона i , известно положение исходной точки (рис. 14.7, , ) и направление створа линии.
