Типы знаков и их закладка. Приказ Министерства экономического развития РФ от 31 декабря 2009 г. N 582 "Об утверждении типов межевых знаков и порядка их установки (закладки)"

22.10.2022 в 05:38

Типы знаков и их закладка. Приказ Министерства экономического развития РФ от 31 декабря 2009 г. N 582 "Об утверждении типов межевых знаков и порядка их установки (закладки)"



В соответствии спостановления Правительства Российской Федерации от 20 августа 2009 г. N 688 "Об утверждении Правил установления на местности границ объектов землеустройства" (Собрание законодательства Российской Федерации, 2009, N 35, ст. 4240) приказываю:

Утвердить прилагаемыемежевых знаков и порядок их установки (закладки).





Зарегистрировано в Минюсте РФ 16 февраля 2010 г.

Регистрационный N 16437



Типы межевых знаков и порядок их установки (закладки)
(утв. приказом Министерства экономического развития РФ от 31 декабря 2009 г. N 582)



1. Для закрепления характерных точек границ объектов землеустройства используются следующие типы межевых знаков:

тип I - металлическая либо металлическая оцинкованная труба диаметром 3 - 7 см, высотой 105 см, со сплющенным нижним основанием и расположенным в нижней внутренней части трубы выдвижным якорем в виде изогнутой стальной проволоки диаметром 0,5 см. Высота трубы может быть увеличена в зависимости от характеристики грунтов (песчаник, болото, мерзлота и т.п.). Над нижним основанием трубы делаются два отверстия для выдвижения якоря в грунт. В верхнее основание трубы устанавливается металлическая марка (накладка) с крестообразной насечкой. К верхней части трубы приваривается металлическая пластинка для надписи;

тип II - деревянный столб диаметром не менее 15 см и высотой 115 см с крестовиной в нижней части, установленный на бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 20 х 20 см, верхним основанием 15 х 15 см и высотой 20 см. На верхнем основании монолита делается крестообразная насечка или цементируется гвоздь. Верхнюю часть столба затесывают на конус, ниже затеса делается вырез для надписи;

тип III - металлическая марка с крестообразной насечкой и надписью диаметром 5 - 15 см, закрепленная цементным раствором в основания различных сооружений, бордюры, столбы или скалы.

2. Межевые знаки I и II типов закладываются на глубину не менее 80 см.

3. При установке межевого знака I типа для выдвижения якоря в грунт используется металлическая штанга диаметром, соответствующим внутреннему диаметру трубы, и длиной на 20 см больше длины межевого знака. После выдвижения якоря в грунт штанга извлекается из трубы.

4. Для обеспечения сохранности и опознавания на местности межевые знаки I и II типов окапывают в виде круглых канав с внутренним диаметром 100 см, глубиной 30 см, шириной в нижней части 20 см и верхней части 50 см. Над центром насыпается курган высотой 10 см.

5. При установке межевой знак ориентируют таким образом, чтобы его лицевая сторона (с надписями) была обращена к следующему межевому знаку при движении по границе по ходу часовой стрелки.

6. Надпись на межевых знаках включает следующую информацию:

год закладки межевого знака;

номер межевого знака в соответствии с землеустроительным делом по установлению на местности границ объекта землеустройства.

Необходимость отражения на межевом знаке иной информации устанавливается техническим заданием на выполнение работ по установлению на местности границ объектов землеустройства.

Все надписи должны быть нанесены краской, устойчивой к атмосферным воздействиям.

7. При выборе типа межевых знаков необходимо учитывать климатические и физико-географические условия местности.

Временный репер. Закладка временных реперов

На объекте изысканий вы должны заложить собственные временные репера. В последствии они станут основой для работы других изыскателей и строителей. Это очень ответственное мероприятие и подходить к нему следует со всей серьезностью. Существуют определенные нормативы на количество реперов для объекта. Однако обычно закладывают 2- 4 репера на небольшой площадной объект. Закладывать их стоит так, чтобы вы могли проложить теодолитный ход, который будет опираться на пары этих реперов. Чаще всего одну пару закладывают в одном конце объекта, а другую – в другом.

Классическим примеров временного репера в условиях тайги является спиленный ствол дерева.

Посередине полки репера ввинчивают шуруп, на который устанавливают вешку. Шуруп ввинчивают до уровня полки. Также временные репера закрепляют с помощью разной

железной херни, забитой в землю:

Временный репер. Закладка временных реперов

Наиболее рационально забивать в землю стальные уголки длиной 1,7 м. На боковой выступающей поверхности уголка делается поясняющая надпись. Делайте надпись разборчиво и красиво.

Существуют нормативы по закладке реперов:

  1. ВСН 30-81 «Инструкция по установке и сдаче заказчику закрепительных знаков и реперов при изысканиях объектов нефтяной промышленности»
  2. Правила закладки центров и реперов на пунктах геодезической и нивелирной сетей. Утверждены и введены в действие с 1 января 1992 г. Приказом ГУГК СССР от 14 января
  3. Правила центров пунктов спутниковой геодезической сети, утвержденные приказом Роскартографии от 07 мая 2001г., М. ЦНИИГАиК, 2001г.

После того, как вы подготовили пенек для репера – обычно на него устанавливают GPS приемник и проводят измерения, получая его координаты и отметку полки. Затем вам следует дополнительно выполнить следующее:

  • подписать репер. Подписывают масляным строительным маркером или масляной краской из тюбика, но ни в коем случае не простым маркером. В подпись обычно включают: «название репера, название организации заложившей репер, год закладки».

Например: «Вр.10 ГЕОСТРОЙМОСТХЕРБЕЗТРЕСТ 2010»

  • сфотографировать репер (обзорное фото + фото надписи на репере)
  • замерить высоту репера от земли до полки репера
  • привязать репер рулеткой к минимум трем четким предметам местности. Это понадобиться чтобы потом найти репер под снегом и составить «кроки» на репер.

В условиях тайги минимум на трех деревьях в стороне делают хорошо видные затесы и маркируют их: «ВЗ1, Вр10, 2,5м». То есть эта елка – это выносной знак 1 к реперу 10 и от нее в направлении, указанном стрелкой, 2,5 метров. В качестве точек привязки могут также

выступать столбы ЛЭП, углы строений и ограждений. Без привязок потом сложно зимой найти репер. Поэтому и затесы следует делать на высоте своего роста. И высоту полки репера следует брать где-то 0,5 метра от земли.

  • Обмотать репер сигнальной лентой или ярким скотчем и установить рядом вешку высотой 2 метра с сигнальными флажками.

Также в качестве реперов могут применяться арматурные стержни длиной 1,5м, а лучше стальные уголки (длиной 0,7-1,5м). Которые надежно забивают в землю на глубину примерно 1 метр.

На топографических планах временные репера обозначаются так:

Отметим, что нормативы требуют, чтобы при закладке новых реперов, каждый из них был связан GPS-измерениями с пятью пунктами триангуляции или полигонометрии. На практике это означает, что вы устанавливаете GPS на репер, объезжаете 5-ть пунктов и на каждом отстаиваете 0,5-2 часа, потом переставляете репер и повторяете всю процедуру. Короче это очень долго. Так делают только большие и богатые организации. Большинство отстаивают репера с ближайшего пункта, а в отчете пишут, что отстаивали с пяти пунктов. Если делать все по правилам, то при бригаде в 3-и человека и комплекте в 3-и GPS — привязка одного временного репера в условиях тайги у вас займет примерно один день. То есть 4 репера – 4 дня на привязку. А сроки всегда горят… К чему я это все? К тому, что вы должны проконтролировать, чтобы у вас были известны координаты любых ближайших пяти пунктов, для вставки их в отчет. На практике – работайте с ближайшего пункта (двух пунктов) и не заморачивайтесь. Никто не оценит вашего героизма.

Геодезическая марка это. Высотные деформационные марки

Высотные деформационные марки (рис. 10.1) иногда называют осадочными.
Их закладывают в стены и фундаменты зданий, промышленных, гидротехнических и других сооружений. Они могут иметь различную конструкцию, но должны быть жёстко связаны с конструктивными элементами сооружения, быть достаточно эстетичными и не уродовать фасады зданий и сооружений, но в то же время должны иметь антивандальную защиту.
В простейшем исполнении осадочная марка представляет собой отрезок уголковой стали или арматуры около 15 см длины при закладке в каменные фундаменты.
При закладке марок на стальных конструкциях их длину и место крепления подбирают с учётом удобства установки нивелирной рейки.
При высокоточных наблюдениях используют более сложные конструкции марок закрытого типа с потайным (в виде втулки) креплением ответственной её части. Нивелирные рейки заменяют шкаловыми марками, имеющими такую же оцифровку, что и инварная полоса.

Для наблюдений за осадками в основаниях земляных и бетонных сооружений используют так называемые глубинные деформационные марки, которые могут быть трубчатыми, металлическими или железобетонными плитами-марками и др.
Для измерения осадок и просадок грунтов дневной поверхности используют поверхностные марки.
Марка для измерения осадок отдельных слоёв пород, залегающих непосредственно под сооружением, представляет собой штангу, верхний конец которой имеет полусферическую головку, а нижний – башмак в виде опорного диска с арматурными шипами.

Проектирование мест расположения деформационных марок и опорных геодезических знаков и их закладка являются одним из основных и ответственных этапов всего комплекса работ по измерениям вертикальных и горизонтальных перемещений исследуемых сооружений. От того, насколько рационально размещены знаки, от их оправданного количества во многом зависит качество, полнота и информативность результатов измерений. Поэтому места расположения знаков согласовываются с проектировщиками, строителями, геологами и другими специалистами генплана проектной организации.

Проект размещения марок на сооружении (рис. 10.2) составляют с учётом конструкции фундамента, нагрузки на отдельные части основания, геологических и гидрологических условий площадки. Деформационные марки устанавливают примерно на одной высоте в нижней части несущих конструкций через 10–15 м по всему периметру сооружения. Марки устанавливают также внутри сооружения, на углах и стыках строительных блоков, по обе стороны осадочных или температурных швов, в местах примыкания продольных и поперечных стен, на несущих колоннах, вокруг зон с большими динамическими нагрузками и т.п.
Деформационные знаки, служащие для контроля плановых перемещений объекта, имеют различную конструкцию в зависимости от способа измерений плановых деформаций. Так, если измерения выполняются электронным тахеометром способом полярных координат, то в качестве деформационных знаков могут быть использованы марки из светоотражательной плёнки (катафоты). Эти марочки приклеивают в характерных точках исследуемого объекта так, чтобы их отражающая поверхность была направлена на опорный знак, где устанавливается прибор.

Карточка закладки пунктов.

1.1 . «Правила …» разработаны в Центральном ордена «Знак Почета» научно-исследовательском институте геодезии, аэросъемки и картографии им. Ф.Н. Красовского (ЦНИИГАиК) ст. науч. сотр. И.Н. Мещерским, науч. сотрудниками Я.В. Наумовым и Ю.Г. Кузнецовым, ст. инженером А.С. Ильиным.

«Правила …» утверждены и введены в действие с 1 января 1992 г. приказом ГУГК СССР от 14 января 1991 г. № 6 п.

С введением в действие данного нормативно-технического акта отменены следующие документы: «Центры и реперы государственной геодезической сети СССР». - М.: Недра, 1973; «Центры геодезических пунктов для территории городов, поселков и промышленных площадок». - М.: Недра, 1972; § 48 - 57 и 69 «Инструкции о построении государственной геодезической сети СССР». - М.: Недра, 1966; пп. 6.16 - 6.20. «Инструкции по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500» (ГКИНП-02-033-79). М.: Недра, 1982; п. 2.2 «Руководства по астрономическим определениям» ( ГКИНП-01-153-81 ). - М.: Недра, 1984; Глава 5 «Руководства по постройке геодезических знаков». - М.: Недра, 1969.

1.2 . Геодезические сети представляют собой совокупность закрепленных точек на земной поверхности с известными координатами, высотами или значениями силы тяжести, которые отнесены к центрам этих геодезических пунктов. Составные элементы центров геодезических пунктов, имеющие метки, к которым относят координаты, называют «марками» центров.

Существуют два типа марок: одни закладываются в бетон, другие привариваются к трубе. На марке указываются начальные буквы названия организации, выполнявшей работы, номер марки или репера. Номер марки не должен повторяться на ближайших центрах.

Закрепление геодезических пунктов осуществляется специальными инженерными устройствами и сооружениями. Для обеспечения лучшей сохранности и опознавания на местности геодезические пункты имеют соответствующее внешнее оформление: наружный знак, канавы, курганы, опознавательные столбы или опознавательные знаки.

Геодезические пункты рассчитаны на использование в течение длительного времени и находятся под охраной государства.

Порядок охраны пунктов и поддержание их в исправном состоянии установлен Постановлением Совета Министров СССР № 218 от 17.03.1983 г. «Об охране геодезических пунктов» (прил.) и «Инструкцией об охране геодезических пунктов». ГКИНП-07-11-84. М.: ГУГК, 1984.

1.3 . «Правила закладки центров и реперов на пунктах геодезической и нивелирной сетей (далее в тексте - «Правила …») разработаны на основе исследований ЦНИИГАиК, предприятий и территориальных инспекций государственного геодезического надзора, а также на основе предложений других организаций, выполняющих геодезические работы.

1.4 . При составлении «Правил …» ставились следующие задачи:

разработать конструкции центров и реперов, а также их внешнее оформление с целью обеспечения необходимой стабильности и длительной сохранности последних;

унифицировать конструкции центров и реперов применительно к определенным физико-географическим зонам страны;

усилить наружное оформление геодезических пунктов с целью уменьшения процента утрат и облегчения отыскания пунктов на местности обращая особое внимание на государственное значение геодезических пунктов;

использовать железобетонные или асбоцементные элементы, а также забиваемые центры и реперы в пределах всех областей сезонного промерзания грунтов.

1.5 . Разнообразие физико-географических и климатических условий страны обусловливает различие типов центров и реперов по зонам. Специальные типы центров и реперов применяются в районах распространения подвижных песков, торфяников и переувлажненных грунтов, для закладки в скальных породах, а также в заболоченных районах.

В зависимости от физико-географических условий предусмотрено использование асбоцементных и металлических труб для изготовления центров и реперов с бетонными якорями.

Закрепление реперов. ВСН 30-81 Инструкция по установке и сдаче заказчику закрепительных знаков и реперов при изыскании объектов нефтяной промышленности

Министерство нефтяной промышленности

Управление капитального строительства

ИНСТРУКЦИЯ
по установке и сдаче заказчикузакрепительных знаков и реперов при изысканииобъектов нефтяной промышленности

ВСН 30-81

Миннефтепром

Утверждена протоколомМинистерства нефтянойпромышленностиот 11 мая 1981 г.

Киев 1981

Инструкция по установке и сдаче заказчику закрепительных знаков и реперов при изыскании объектов нефтяной промышленности /Министерство нефтяной промышленности СССР/.

В инструкции изложены современные требования и указания к составу и объему закрепления трасс магистральных трубопроводов, площадок промышленного и жилищного строительства, трасс внеплощадочных инженерных коммуникаций и обустройства нефтегазопромыслов.

Инструкция разработана институтом «Южгипронефтепровод» при участии института «Гипротрубопровод» и Геологического управления с учетом рекомендаций научно-исследовательских и проектных институтов и управлений Миннефтепрома.

Требования настоящей инструкции являются обязательными для всех организаций и предприятий Министерства нефтяной промышленности, а также других ведомств, для которых выполняются изыскательские работы организациями Миннефтепрома или которые выполняют эти работы для организаций Миннефтепрома.

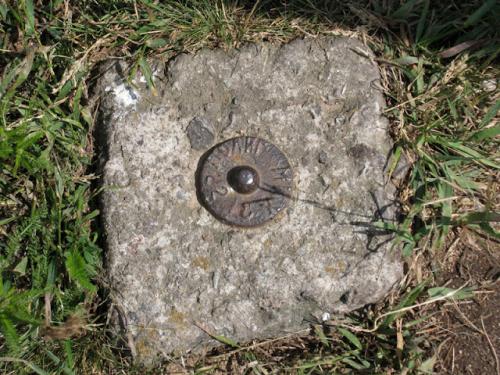

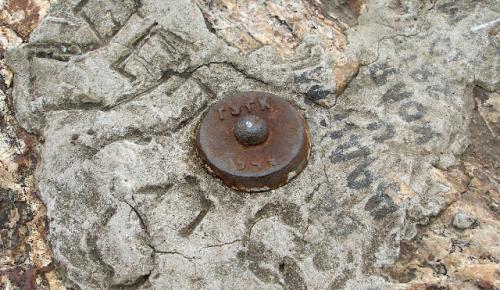

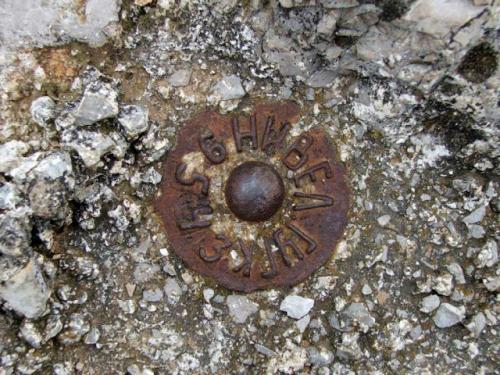

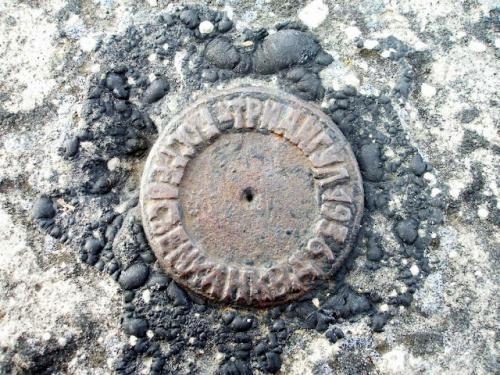

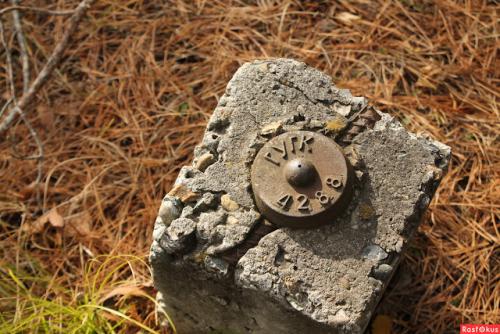

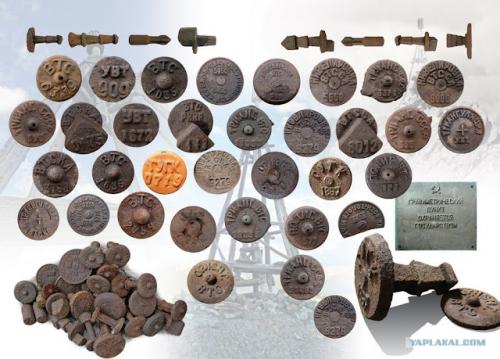

Типы геодезических пунктов. Геодезический пункт

Геодезический пункт — точка, особым образом закреплённая на местности (в грунте, на строении или другом искусственном сооружении) и являющаяся носителем координат, определённых геодезическими методами.
Геодезический пункт является элементом геодезической сети, которая служит геодезической основой топографической съёмки местности и ряда других геодезических работ, а по назначению подразделяется на плановую, высотную и гравиметрическую.
В последнее время проводится работа по созданию новой — спутниковой геодезической сети (прежде всего — в промышленно развитых и обжитых районах), с закреплением на местности пунктами спутниковой геодезической сети, координаты которых определяются относительными методами космической геодезии. По возможности такие пункты совмещаются с действующими пунктами старых геодезических сетей, а создаваемая спутниковая сеть подлежит жёсткой привязке к существующим геодезическим пунктам.
Кроме этого к геодезическим пунктам относятся и пункты специального предназначения. Это пункты лазерной локации спутников, сверхдлиннобазисной радиоинтерферометрии, пункты службы вращения Земли и некоторые другие.
В зависимости от сроков использования пунктов в работе их можно выделить на такие группы:

  • временные , которые применяются на определенный срок строительства какого-то объекта или время выполнения съемки
  • постоянные , с продолжительным сроком их эксплуатации, некоторые из них имеют даже названия "вековые".
Каждый геодезический пункт закрепляется специальным геодезическим центром, к которому приводятся координаты геодезического пункта (у нивелирных пунктов геодезические центры именуются реперами или марками). Пункты спутниковой сети и других специальных сетей закрепляются центрами или группами центров особой конструкции.
Над центром пункта плановой сети сооружается геодезический знак — наземное сооружение (деревянное, металлическое, каменное или железобетонное), в виде тура, штатива, пирамиды или сигнала, служащего для закрепления визирной цели, установки геодезического прибора, и являющегося площадкой для работы наблюдателя. Также служит для опознавания пункта на местности. На определённом расстоянии от геодезического пункта закладываются ориентирные пункты, обращённые лицевой панелью на сам геодезический пункт, а также сооружается астрономический столб (если на пункте проводятся астрономические определения).
Каждый геодезический пункт — пункт Государственной геодезической сети — имеет индивидуальный номер, нанесённый на марку центра (или рядом с ней) и внесённый в специальный каталог. Кроме этого, хотя и вовсе необязательно, каждому пункту плановой Государственной сети присваивается имя собственное (наименование), которое заносится в соответствующие каталоги с указанием всех параметров пункта. Имена некоторых пунктов плановой сети, являющихся пунктами государственной геодезической сети, нанесены на топографическую карту рядом с их условным знаком (точка в равнобедренном треугольнике).
В случае, если кто-то либо уничтожил (повредил) геодезический пункт, то это лицо попадает под административную ответственность в соответствии с частью 3 ст. 7.2 КоАП и на него налагается штраф.

Типы геодезических пунктов. Геодезический пункт

Типы геодезических пунктов. Геодезический пункт

Типы геодезических пунктов. Геодезический пункт

Типы геодезических пунктов. Геодезический пункт

Типы геодезических пунктов. Геодезический пункт

Типы геодезических пунктов. Геодезический пункт

Нивелирные марки и реперы. Марка (нивелирная)

Марка нивелирная  — пункт нивелирной сети , служащий для закрепления точки, высота которой над уровнем моря определена путём нивелирования. Марка представляет собой литой металлический диск диаметром от 8 до 10 сантиметров, вмонтированный в стену постоянного (обычно каменного) здания или моста. В центре диска расположено отверстие диаметром около 2 мм, которое и определяет положение марки. На марке отливается её номер, а также название организации, проведшей нивелирные работы.

В отличие от репера, марка может быть деформационной.

В Российской Федерации высота нивелирной марки (отверстия в её центре) определяется относительно нуля Кронштадтского футштока и приводится в соответствующих каталогах.

Деформационная марка  — марка, закрепленная на части конструкции сооружения (фундамент, колонна, стена) с целью измерения осадки, крена или сдвига фундамента.

Главное управление государственной съёмки и картографии НКВД СССР передано в состав НКВД СССР 15 июня 1935 года. Постановлением СНК СССР № 1196 в 1938 году выделено из НКВД . На зданиях можно встретить нивелирные марки с аббревиатурой "НКВД" - см. фото.
